Как подключить монитор к цифровой ТВ приставке

С 3 декабря 2018 года в России стартовала федеральная программа по замене аналогового телевидения на цифровое. Преимущества цифрового ТВ перед аналоговым очевидны:

  • нет помех;
  • высокое качество видео: FullHD и даже 4K;
  • высокое качество звука;
  • поддержка субтитров и программы телепередач.

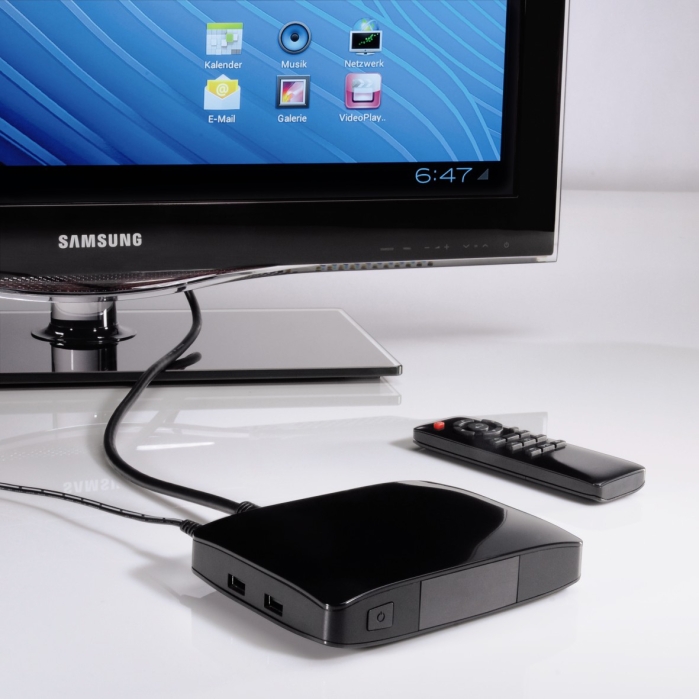

    Как подключить монитор к цифровой ТВ приставке
    Как подключить монитор к цифровой ТВ приставке

Основные виды цифровых приставок

На рынке представлено множество видов цифровых приставок, каждая из которых может быть подключена к монитору:

  1. ТВ-приставка формата DVB-T2 — самый простой и распространённый вариант на текущий момент. Предназначена для приёма эфирного цифрового вещания, предоставляющего доступ к 10 основным и 10 развлекательным телеканалам, разделённым на 2 пакета — мультиплекса. В подавляющем большинстве случаев получение видеосигнала первого мультиплекса не представляет собой проблему, а вот со вторым мультиплексом могут возникнуть вопросы, т. к. его вещание производится в основном крупных городах и агломерациях.

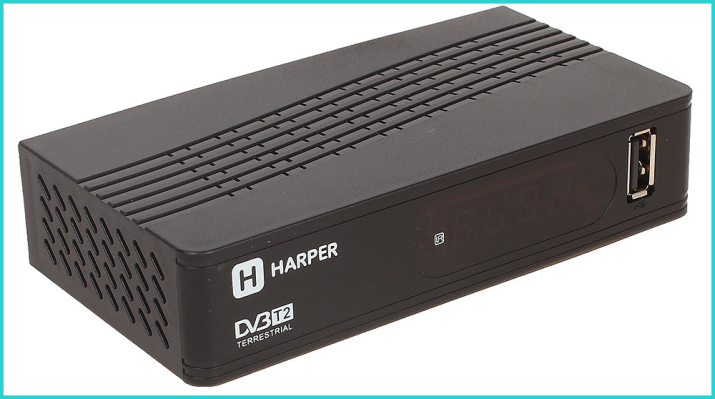

    ТВ-приставка формата DVB-T2
    ТВ-приставка формата DVB-T2

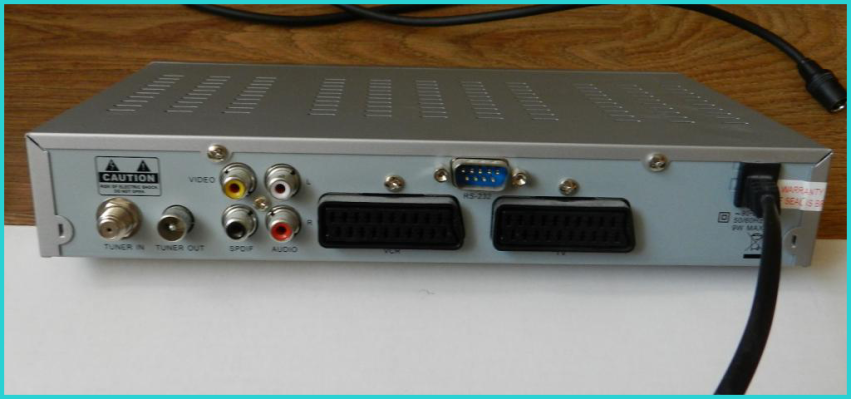

  2. Кабельный ресивер — предоставляет доступ к вещанию стандарта DVB-C по кабельным линиям. Бюджетные модели обладают стандартным набором функций: показ телепередач, запись эфира и воспроизведения видео со сторонних носителей.

    Кабельный ресивер
    Кабельный ресивер
  3. Спутниковый ресивер — обеспечивает доступ к телевещанию посредством спутниковой связи. Подходит для местности, не имеющей вышек телевизионной связи и местных интернет-провайдеров. Как правило, обладают расширенным функционалом, благодаря возможности спутникового интернет-соединения.

    Спутниковый ресивер
    Спутниковый ресивер

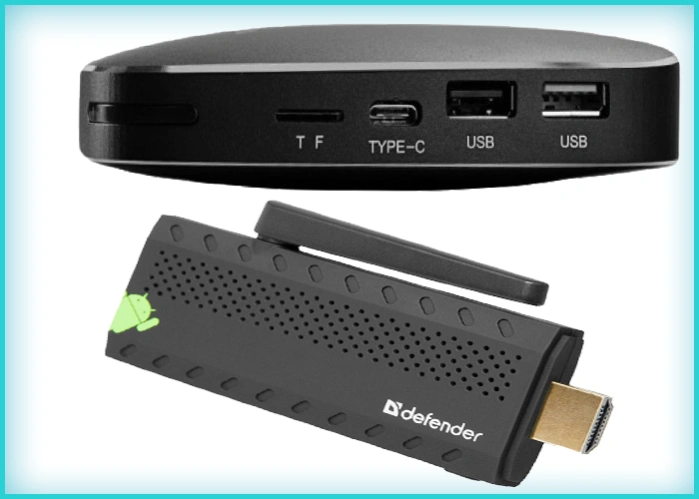

  4. SMART-приставка или Android-приставка — семейство современных приставок под управлением компьютерных операционных систем. Конструкция приборов сходна с конструкцией современных смартфонов, имеются: процессор, оперативная память, модули bluetooth, Wi-Fi и другие модули. Благодаря этой технологии становится возможным установка приложений и расширенной функциональности телевещания.

    SMART-приставка или Android-приставка, семейство современных приставок под управлением компьютерных операционных систем
    SMART-приставка или Android-приставка, семейство современных приставок под управлением компьютерных операционных систем

Основные способы подключения приставки к монитору

Как правило, производители ТВ-приставок предусмотрели возможность их подключения к мониторам без каких-либо сложных манипуляций. Для того чтобы подключить монитор к ТВ-приставке следуйте инструкции:

Шаг 1. Определите виды видео разъёмов на мониторе и приставке:

  • VGA;
  • DVI;
  • или HDMI.

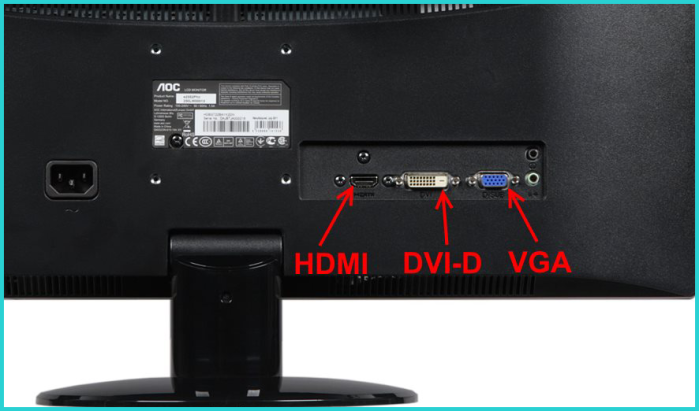

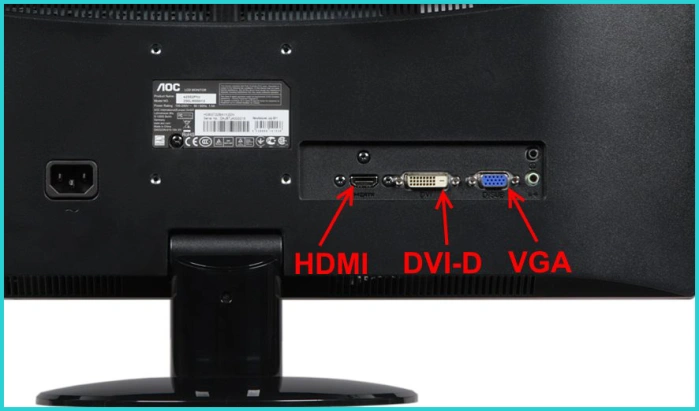

    Определяем вид видео разъёма на мониторе
    Определяем вид видео разъёма на мониторе

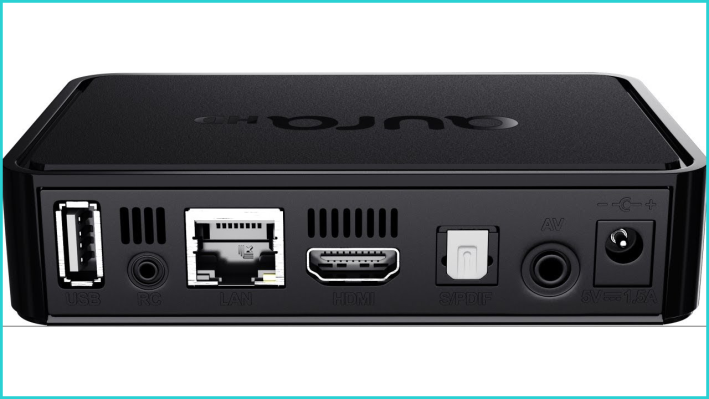

    Определяем вид разъема на приставке
    Определяем вид разъема на приставке

Ориентируйтесь по изображению.

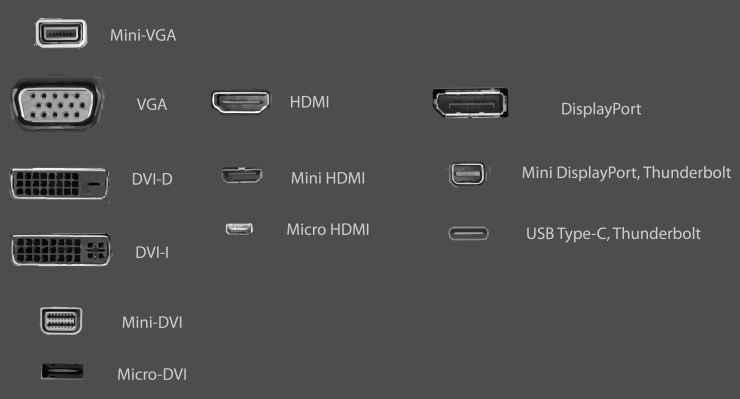

Основные виды разъемов
Основные виды разъемов

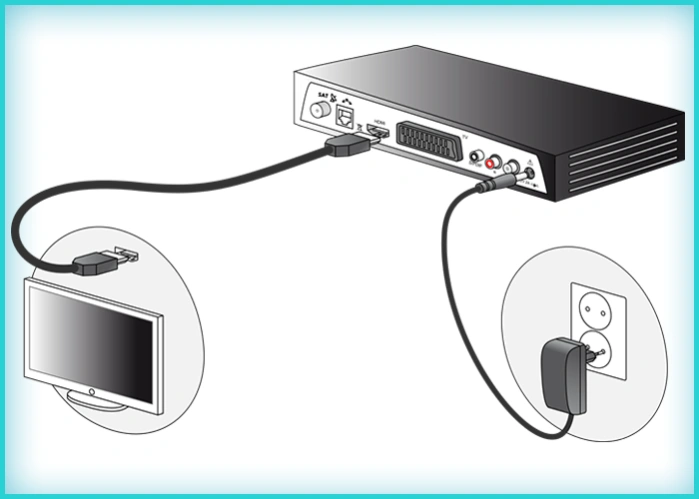

Шаг 2. В случае если и на приставке, и на мониторе присутствует одинаковый видео разъём — соедините приборы посредством соответствующего кабеля. Как правило — необходимый кабель присутствует в комплекте с монитором, в противном случае придётся посетить магазин.

Важно! При подключении соблюдайте максимальную длину видеокабелей: VGA — не более 3 метров, HDMI — 5 метров, а DVI — десяти метров.

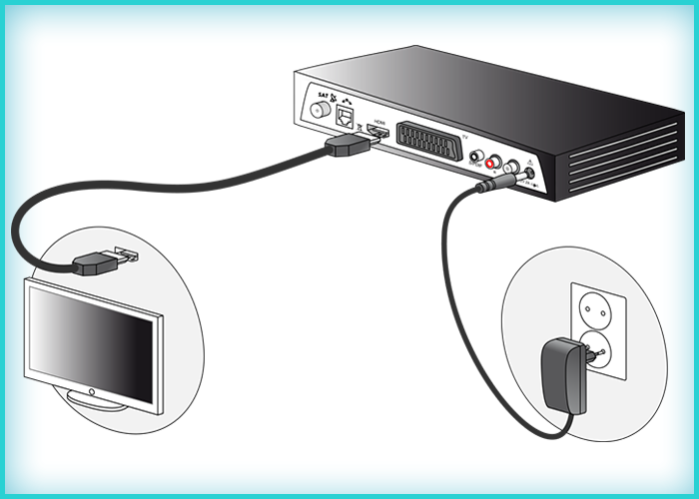

Соединяем устройства посредством соответствующего кабеля
Соединяем устройства посредством соответствующего кабеля

Шаг 3. Дальнейшая настройка не отличается от подключения приставки к телевизору: подключите антенну, включите приставку и выполните поиск каналов. Картинка на экране должна появиться сразу при включении прибора. Чёрный экран указывает на неисправность техники или кабеля.

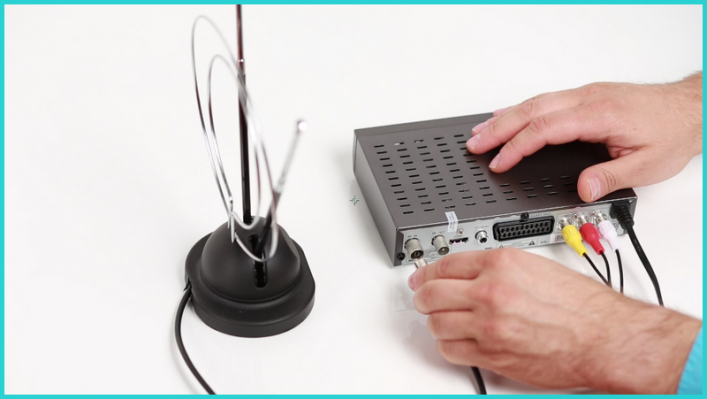

Подключаем антенну к приставке
Подключаем антенну к приставке

Шаг 4. Компьютерный монитор, как правило, не имеет встроенных колонок. Для получения звука внешние колонки подключаются в соответствующее гнездо на ресивере или корпусе монитора.

Как подключить VGA и DVI монитор к DVB-T2 приставке

Возникают ситуации, когда приставка не имеет морально устаревших разъёмов VGA и DVI. В этом случае требуется применить специальный видео конвертер. Его главное предназначение — возможность соединения приборов посредством двух кабелей разного формата. На изображении представлен самый распространённый видео конвертер VGA-HDMI.

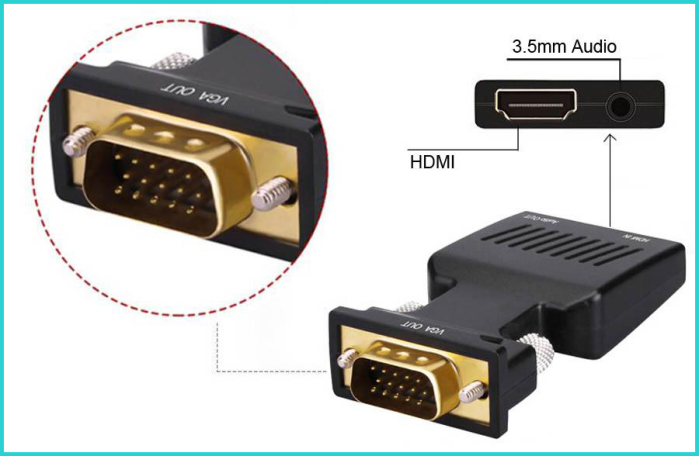

Самый распространённый видео конвертер VGA-HDMI
Самый распространённый видео конвертер VGA-HDMI

В вашем случае сочетание разъёмов может быть любым. Приобрести его возможно в ближайшем магазине компьютерной техники.

После приобретения вставьте видео конвертер в приставку, а во второй разъём вставьте имеющийся кабель от монитора. Дальнейшая настройка оборудования не отличается от стандартной.

Основные разъёмы ТВ-приставок

При подключении и настройке цифрового телевидения может возникнуть сложность в определении и назначении того или иного разъёма в корпусе приставки. Описание разъёмов приведём на примере распространённой ТВ-приставки Cisco 2230.

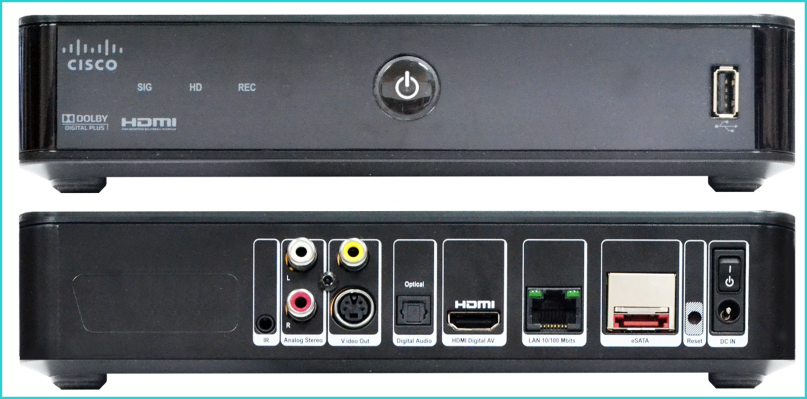

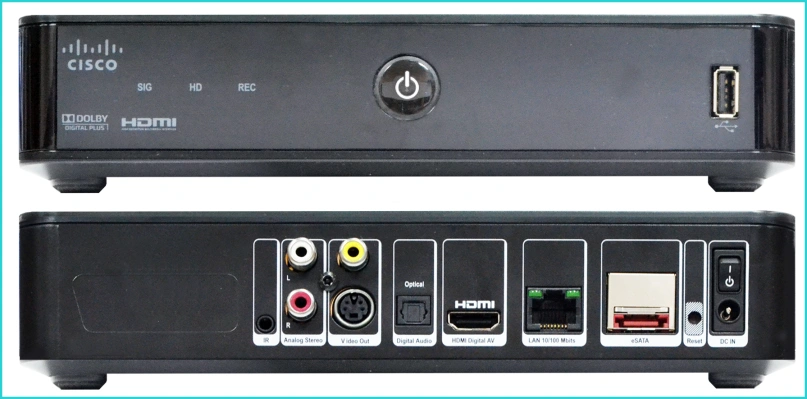

Рассмотрим описание разъёмов на примере распространённой ТВ-приставки Cisco 2230
Рассмотрим описание разъёмов на примере распространённой ТВ-приставки Cisco 2230

DC IN

В этот разъём вставляется блок питания сети 200В. В зависимости от производителя может обозначаться по-разному, но внешне всегда одинаковый — круглый с металлическим стержнем по центру.

Разъем DC IN служит для подключения блока питания сети 200В
Разъем DC IN служит для подключения блока питания сети 200В

Reset

Эта кнопка предназначена для сброса всех настроек к заводскому значению. Не является штатной функций и применяется при возникновении случайных ошибок в операционной системе.

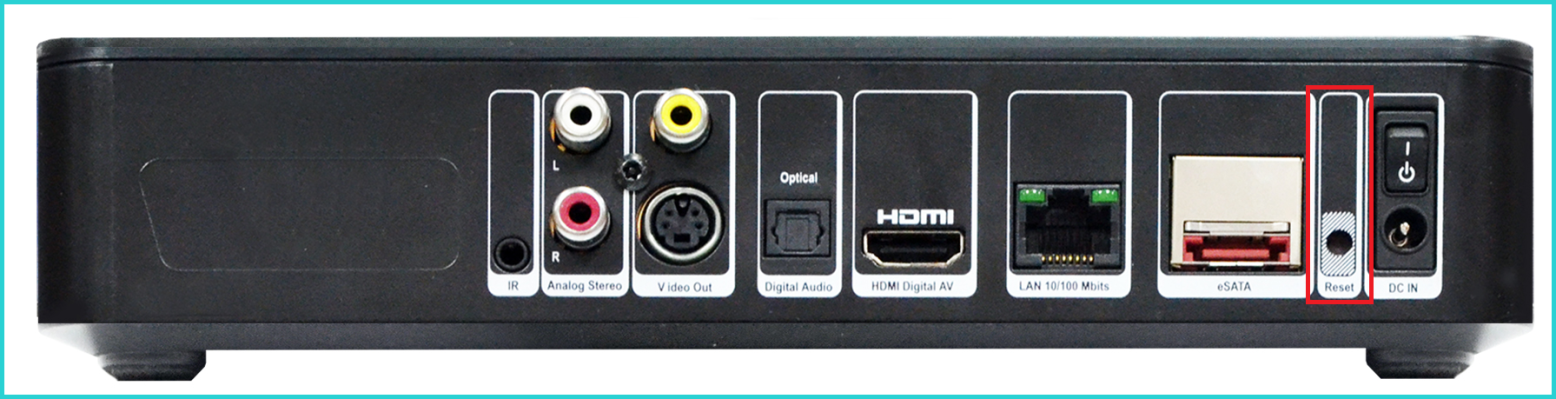

Кнопка Reset предназначена для сброса всех настроек к заводскому значению
Кнопка Reset предназначена для сброса всех настроек к заводскому значению

eSATA

Интерфейс для подключения внешнего накопителя данных, на котором могут находиться различные видеофайлы или фотографии.

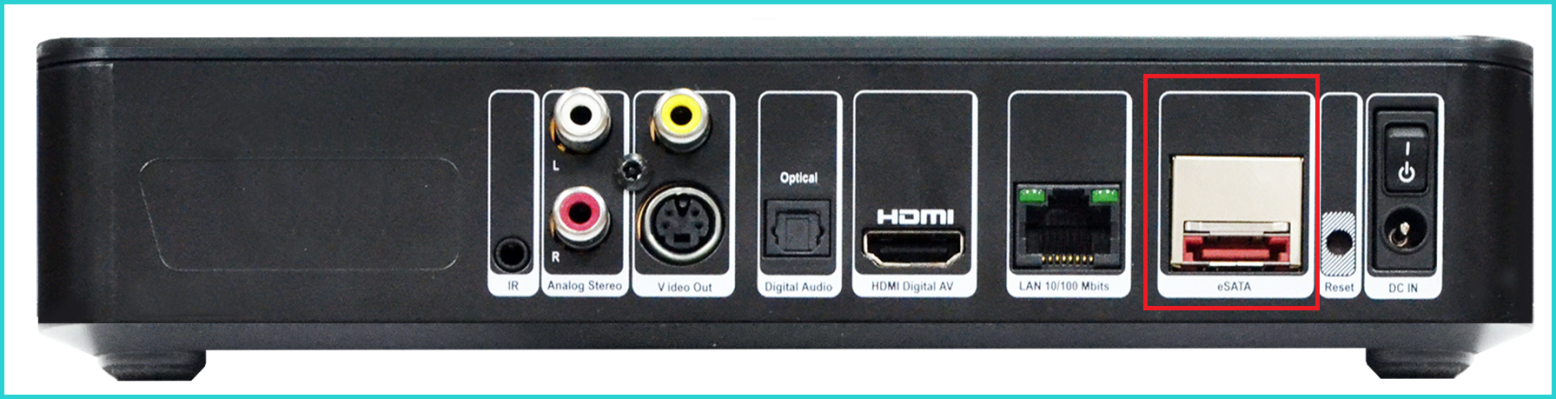

Разъем eSATA предназначен для подключения внешнего накопителя данных
Разъем eSATA предназначен для подключения внешнего накопителя данных

Ethernet/LAN

С помощью этого разъёма ТВ-приставка может быть подключена к сети интернет или персональному компьютеру.

С помощью разъема EthernetLAN приставка может быть подключена к компьютеру или сети интернет
С помощью разъема EthernetLAN приставка может быть подключена к компьютеру или сети интернет

HDMI

Видео разъём, часто встречающийся на современных мониторах и телевизорах. С его помощью возможно одновременная передача видео— и аудиосигналов без потери их качества. Как правило, является единственным видеовыходом, поэтому старые мониторы не получится подключить напрямую, а только с применением конвертера.

С помощью видео разъёма HDMI подключаются к мониторам и телевизорам для передачи видео— и аудиосигнала
С помощью видео разъёма HDMI подключаются к мониторам и телевизорам для передачи видео— и аудиосигнала

VGA и DVI

Обеспечивают подключение морально устаревшего видеооборудования, у которого нет более современных видеовыхода HDMI. Главным минусом является невозможность передачи аудиосигнала.

Optical Digital Audio

Современный способ передачи аудиоданных телевизионного вещания по оптическому волокну. Используется в дорогостоящей технике, постольку-поскольку передаёт сигнал без искажений, что требует высокого качества техники.

Разъем Optical Digital Audio нужен для передачи аудиоданных телевизионного вещания по оптическому волокну
Разъем Optical Digital Audio нужен для передачи аудиоданных телевизионного вещания по оптическому волокну

Video OUT

С помощью этого разъёма осуществляется подключение старых телевизоров, имеющих устаревшие технологии передачи изображения.

Разъем Video OUT предназначен для подключения старых телевизоров
Разъем Video OUT предназначен для подключения старых телевизоров

Analog Stereo

Предназначен для передачи стереосигнала на устройство воспроизведения звука. Сопровождающие надписи L и R показывают, какой динамик следует подключать: левый или правый соответственно.

Разъем Analog Stereo предназначен для передачи стереосигнала на устройство воспроизведения звука
Разъем Analog Stereo предназначен для передачи стереосигнала на устройство воспроизведения звука

IR

Позволяет подключить специальный инфракрасный приёмник, значительно расширяющий область действия пульта дистанционного управления.

Разъем IR предназначен для подключения специального инфракрасного приёмника
Разъем IR предназначен для подключения специального инфракрасного приёмника

USB

Позволяет осуществить подключение множества устройств:

  • веб-камеры;
  • фотоаппарата;
  • флеш-накопителя;
  • и даже смартфон.

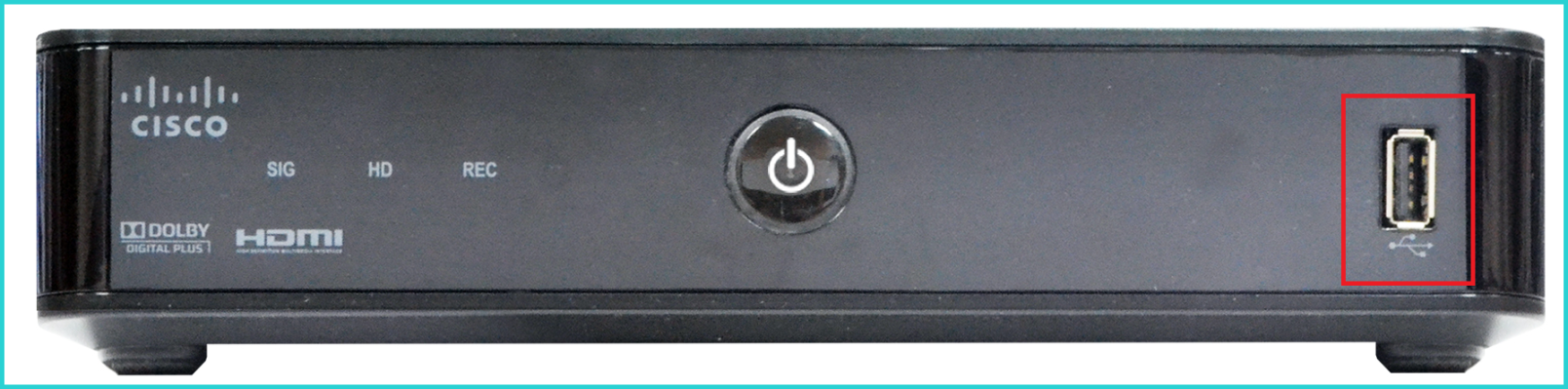

    USB разъем используется для подключения периферийных устройств с соответствующим разъемом
    USB разъем используется для подключения периферийных устройств с соответствующим разъемом

В зависимости от версии стандарта скорость передачи данных может разниться в широких пределах.

ПараметрUSB 2.0USB 3.0
Скорость480 Мбит/с5 Гбит/с
Количество контактов44+4
Максимальная сила тока0,5 А0,9 А
Максимальная длина провода
Операционные системы, поддерживающие стандартWindows 2000, XP, Vista, 7, 8, 8.1, 10, MacOS, LinuxWindows Vista, 7, 8, 8.1, 10, MacOS, Linux

Как подключить приставку к старому и современному телевизору

Процесс подключения нового и старого телевизора практически не отличается и уж точно не представляет трудностей, поэтому объединим этот процесс в одну инструкцию:

Шаг 1. Необходимо обеспечить соединение приставки с источником телевизионного сигнала.

  • подключите приобретённую внешнюю антенну в соответствующий разъём (No1);

    Подключаем приобретённую внешнюю антенну в соответствующий разъём в приставке
    Подключаем приобретённую внешнюю антенну в соответствующий разъём в приставке
  • а в случае с кабельными и smart-приставками, интернет-кабель в разъём Ethernet/LAN.

    Подключаем интернет-кабель в разъём LAN
    Подключаем интернет-кабель в разъём LAN

Шаг 2. В зависимости от типа разъёма VGA/DVI/HDMI соедините видеовыходы нового телевизора и приставки посредством одного кабеля. В случае со старым телевизором соединение производится тремя (композитными) или шестью (композитными + компонентными) кабелями разного цвета. Каждый кабель соединяется с разъёмом своего цвета.

Схема подключения приставки к телевизору
Схема подключения приставки к телевизору

Три кабеля имеют следующие цвета: белый, жёлтый и красный.

Шесть кабелей имеют следующие цвета: белый, жёлтый, красный, зелёный, синий и снова красный.

Важно! Для реализации возможностей компонентных кабелей потребуется приобрести соответствующую приставку.

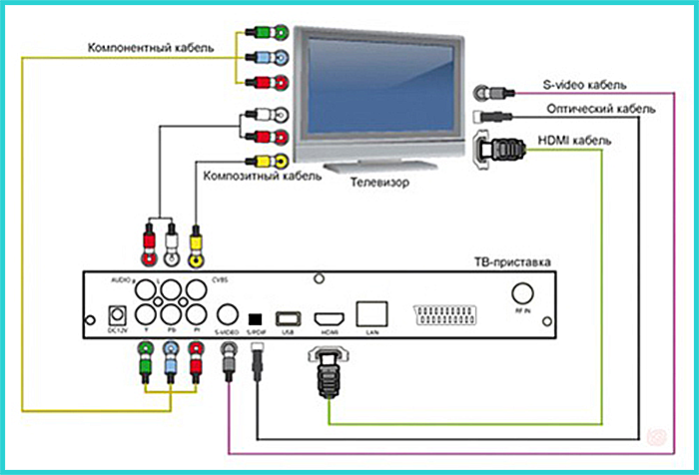

Для подключения к телевизору с помощью компонентных кабелей нужна соответствующая приставка
Для подключения к телевизору с помощью компонентных кабелей нужна соответствующая приставка

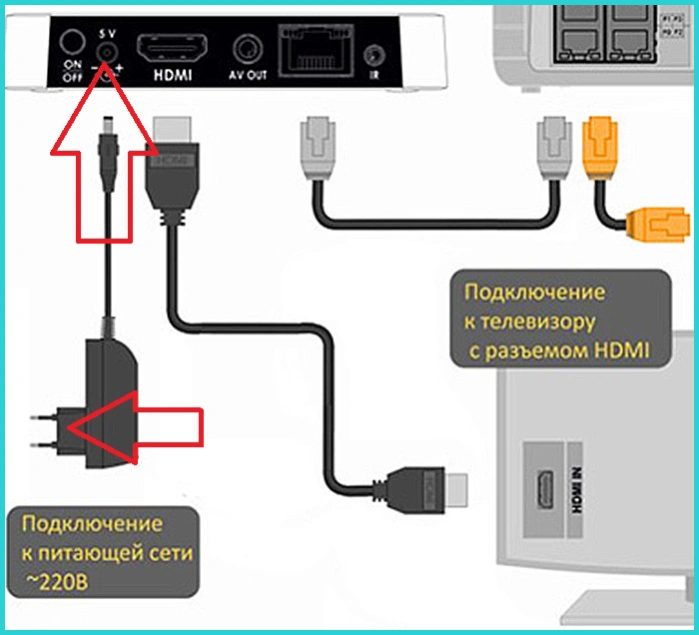

Шаг 3. Подключите кабель питания к приставке и включите её в сеть.

Подключаем кабель питания к приставке и включаем её в сеть
Подключаем кабель питания к приставке и включаем её в сеть

Шаг 4. На экране телевизора появится приветственное меню. Дальнейшая настройка зависит от модели, но в целом сводится к немедленному поиску доступных каналов посредством нажатия кнопки «ОК» на дистанционном пульте управления.

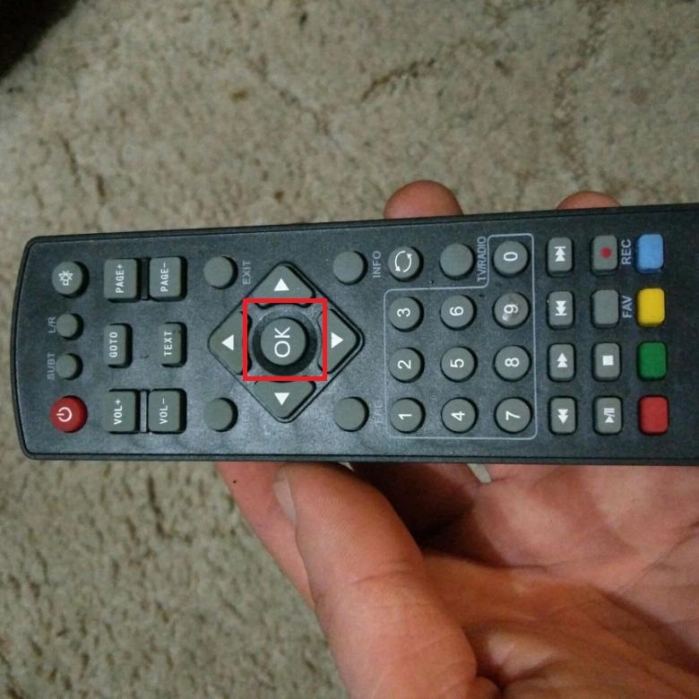

Нажимаем кнопку «ОК» на дистанционном пульте управления
Нажимаем кнопку «ОК» на дистанционном пульте управления

Шаг 5. В новых телевизорах каналы будут доступны для просмотра сразу по окончании поиска, старый же телевизор необходимо перевести в режим AV, либо переключить на нулевой канал.

Важно! В случае со старыми телевизорами останется два действующих пульта управления. После настройки отложите пульт управления телевизором в сторону и используйте только новый.

Подключение Smart TV приставки и периферийных устройств

Процесс подключения и получения возможностей использовать широкий набор функций Smart TV приставок не отличается от обычного за исключением применения специальных смарт-карт, предназначенных для расчётов с поставщиком телевизионного сигнала.

Разъемы на Smart TV приставке для подключения к телевизору или монитору
Разъемы на Smart TV приставке для подключения к телевизору или монитору

Для подключения периферийных устройств, таких как: клавиатура, мышь, джойстик и т. д. используются имеющиеся USB-разъёмы не только на корпусе приставки, но и на корпусе телевизора.

Безусловным плюсом Smart TV приставок является возможность полноценного выхода в интернет, что вкупе с возможностью установки приложений и других функций выводит просмотр телевидения на новый уровень.

Разъем на Smart приставке для специальных смарт-карт, предназначенных для расчётов с поставщиком телевизионного сигнала
Разъем на Smart приставке для специальных смарт-карт, предназначенных для расчётов с поставщиком телевизионного сигнала

Совместимость старого монитора и TV-тюнера

Современные технологии достигли высот, тем не менее у многих людей возникает вопрос — совместим ли их старый монитор с цифровым телевидением. Стоит отметить, что сам по себе вопрос звучит нелепо. На рынке представлено огромное количество решений, позволяющих превратить в телевизор даже самый старый ЭЛТ-монитор: конвертеры, переходники и TV-тюнеры.

С помощью китайского тюнера, имеющего VGA разъём и аудиовыход, можно получить цифровую картинку даже на ЭЛТ мониторах
С помощью китайского тюнера, имеющего VGA разъём и аудиовыход, можно получить цифровую картинку даже на ЭЛТ мониторах

На просторах интернета возможно найти готовое решение всего за 800 рублей, с учётом почтовых расходов. Этот китайский тюнер имеет VGA разъём, аудиовыходы и возможность подключения даже советской техники. С его помощью можно получить цифровую картинку даже на ЭЛТ мониторах.

Цифровое ТВ по регионам

3 декабря 2018 года Минкомсвязи России был утверждён план, согласно которого 3 июня 2019 года завершится заключительный этап перехода на цифровое вещание. Так, в Москве отключение планируется 15 апреля 2019 г., а в г. Санкт-Петербург 3 июня 2019 г., вместе с рядом других регионов. Полный план возможно просмотреть на данных изображениях.

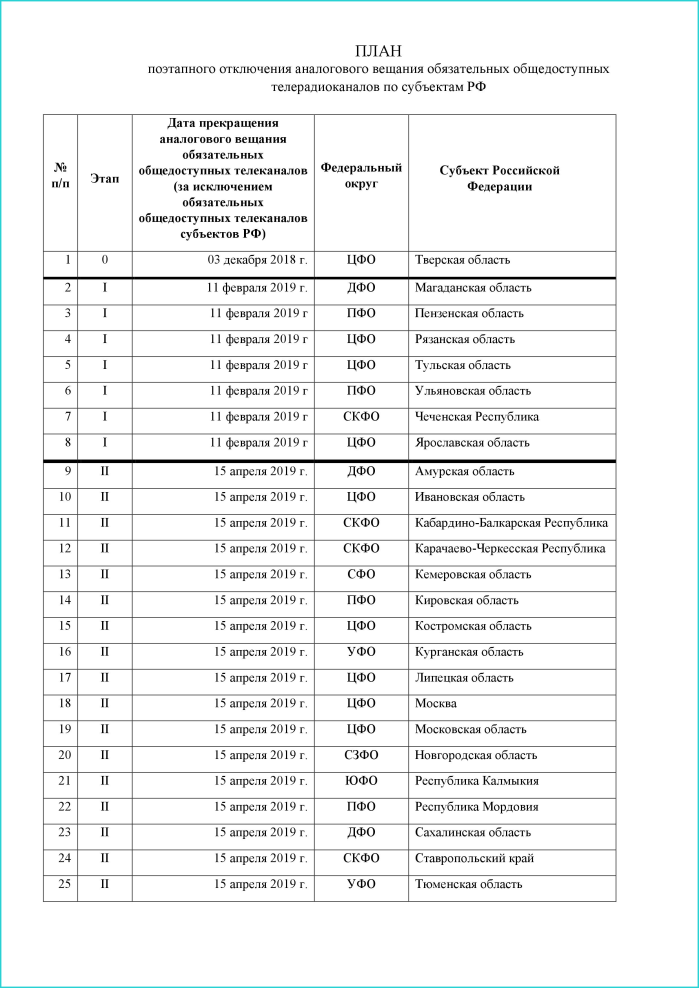

План отключения аналогового телевиденья в России, страница 1
План отключения аналогового телевиденья в России, страница 1

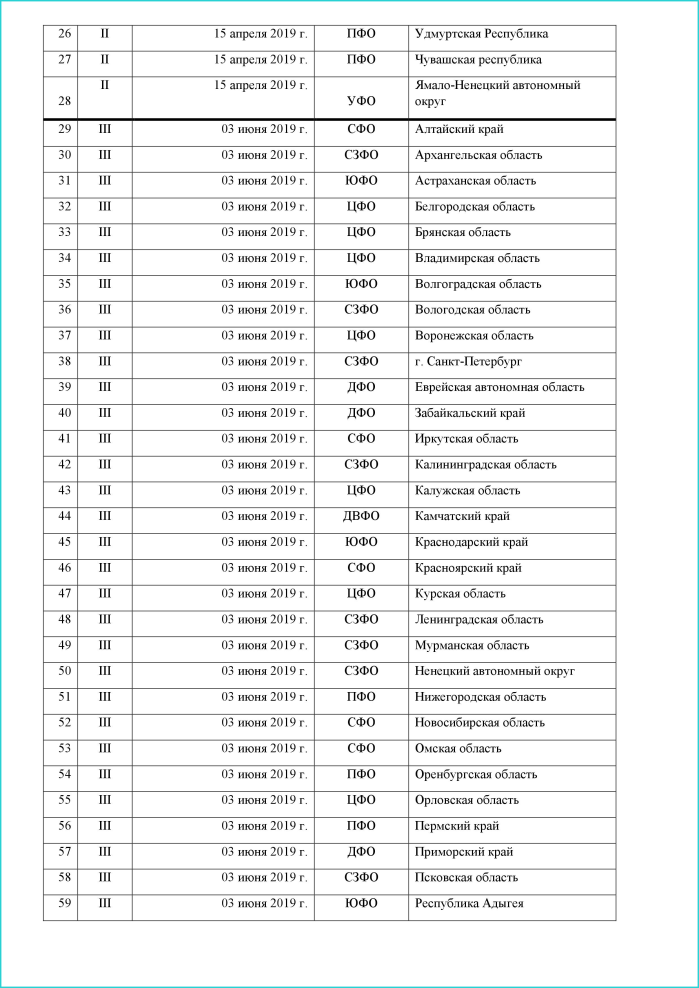

План отключения аналогового телевиденья в России, страница 2
План отключения аналогового телевиденья в России, страница 2

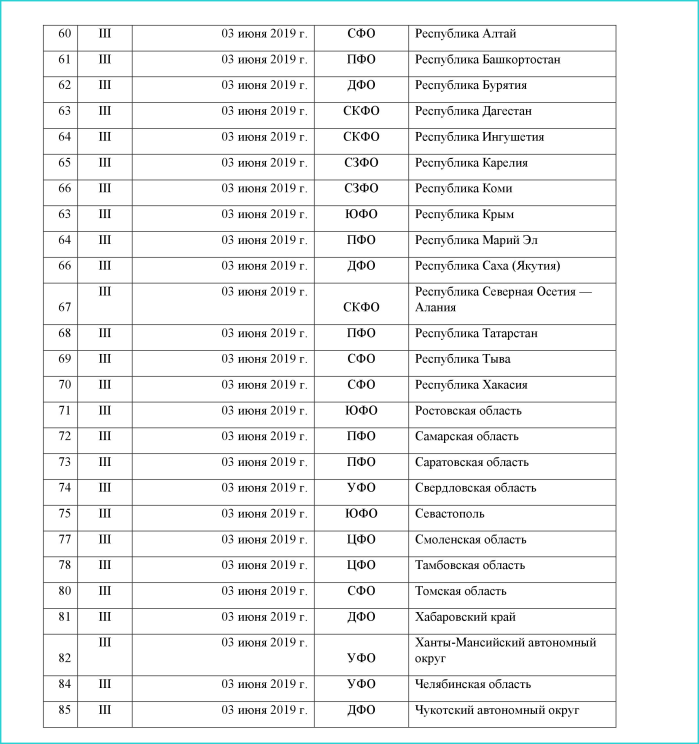

План отключения аналогового телевиденья в России, страница 3
План отключения аналогового телевиденья в России, страница 3

Заключение

Как видно, подключить монитор к цифровой ТВ приставке очень просто и требует только финансовых затрат. Учитывая скорое приближения отключения аналогового вещания, рекомендуется сделать это вовремя.
