Подключение передней панели к материнской плате

В жизни каждого пользователя рано или поздно настает момент, когда он решается на самостоятельный апгрейд своего компьютера. Казалось бы, ничего сложного в этом нет: покупаются комплектующие, соединяются друг с другом в нужной последовательности, и все. Однако многих из тех, кто собирает ПК впервые ставит в тупик подсоединение к материнской плате передней панели. И действительно: от нее отходит столько проводов, как тут не запутаться?

А ведь еще потребуется подключить и другие устройства и компоненты.

Подключение передней панели к материнской плате
Подключение передней панели к материнской плате

Как подключить переднюю панель к материнской плате

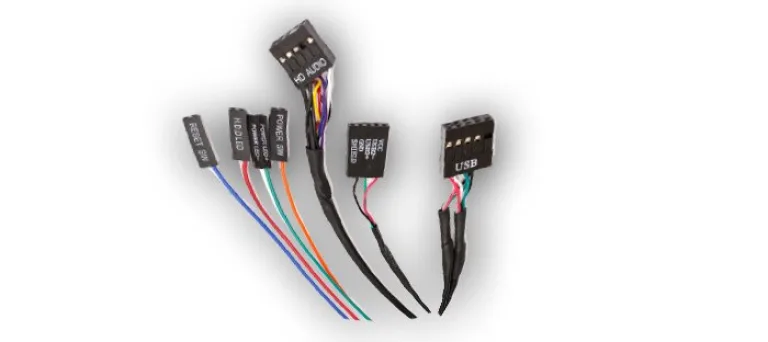

Подключение передней панели. Передняя панель содержит:

  • USB-разъемы;
  • кнопки включения и перезагрузки;
  • аудиовход и аудиовыход;
  • индикаторы.

Отходит от передней панели два провода: отвечающий за USB, а также который отвечает за кнопки и индикаторы, разделяющийся в конце на несколько других проводов.

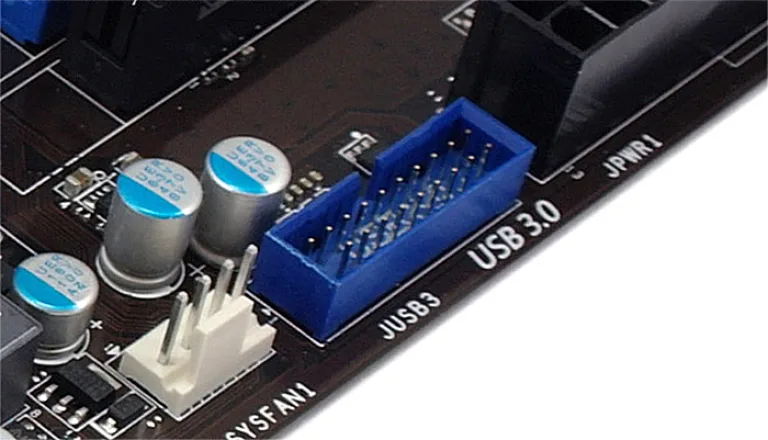

Чтобы подключить USB-провод, нужно найти соответствующий разъем. Располагается он, как правило, в нижней части материнской платы. Впрочем, его местонахождение меняется на разных моделях плат. Вот так этот разъем выглядит:

Разъем для USB-провода в нижней части материнской платы
Разъем для USB-провода в нижней части материнской платы

А это USB-провод:

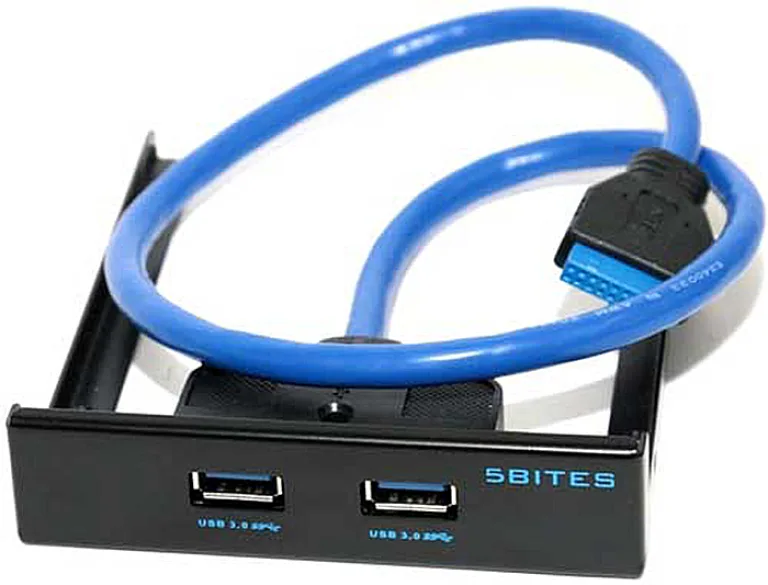

USB-провод для подключения в системную плату
USB-провод для подключения в системную плату

Для подключения надо просто воткнуть штепсель в разъем.

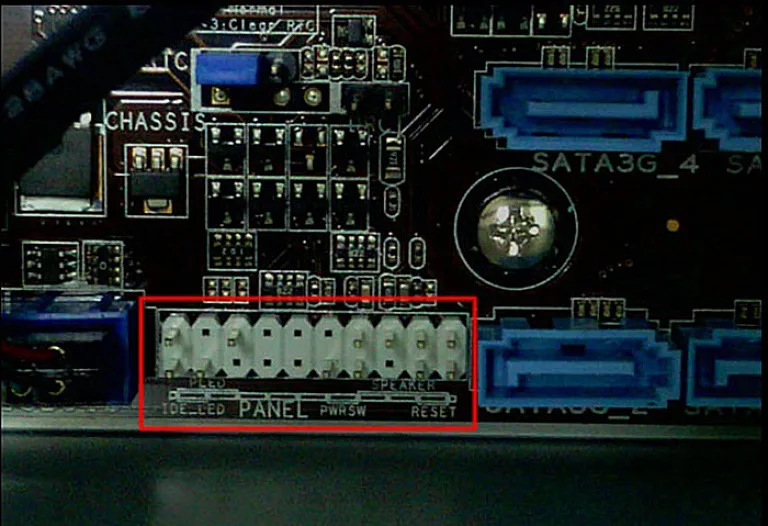

Подключение остальных составляющих передней панели, кажущееся на первый взгляд очень сложным, тоже не составит труда. На материнской плате для этого есть специальный разъем, представляющий собой несколько вертикальных штырьков.

Специальный разъем, представляющий собой несколько вертикальных штырьков
Специальный разъем, представляющий собой несколько вертикальных штырьков

Под каждым из них есть одна из подписей:

  • Powerbtn;
  • Reset;
  • HDDled+;
  • HDDled-;
  • Powerled+;
  • Powerled-.

Такие же обозначения есть и на проводе, который идет к передней панели.

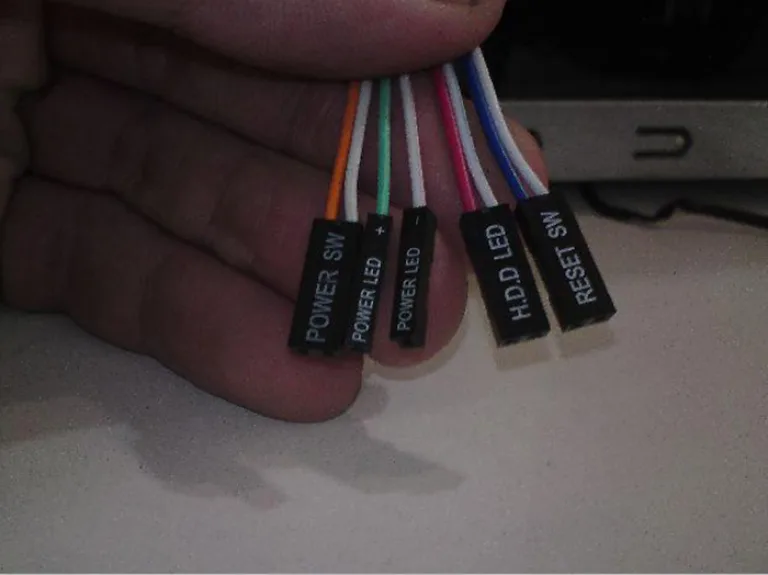

Обозначения на проводе, который идет к передней панели
Обозначения на проводе, который идет к передней панели

На материнских платах разных производителей и моделей эти надписи могут отличаться. Для подключения необходимо надеть каждый из микроразъемов провода передней панели на соответствующий штырек на плате. Вот так выглядит уже подключенный провод:

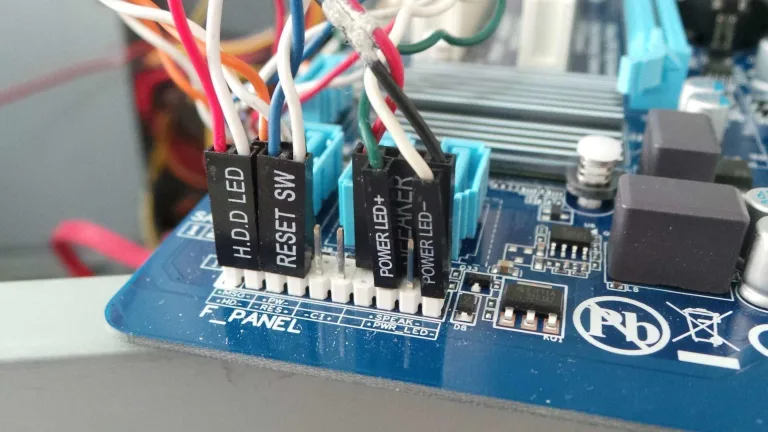

Подключенные провода к материнской плате
Подключенные провода к материнской плате

Штырьки, отвечающие за светодиоды индикаторов, имеют полярность. Чаще всего она на них обозначена, но иногда обозначений совсем нет. В этом случае следует помнить, что на платах плюсовой контакт диода всегда расположен слева, а минусовой – справа.

Также необходимо подключить аудиовход и аудиовыход, расположенные на передней панели. Для этого на плате тоже есть соответствующий разъем.

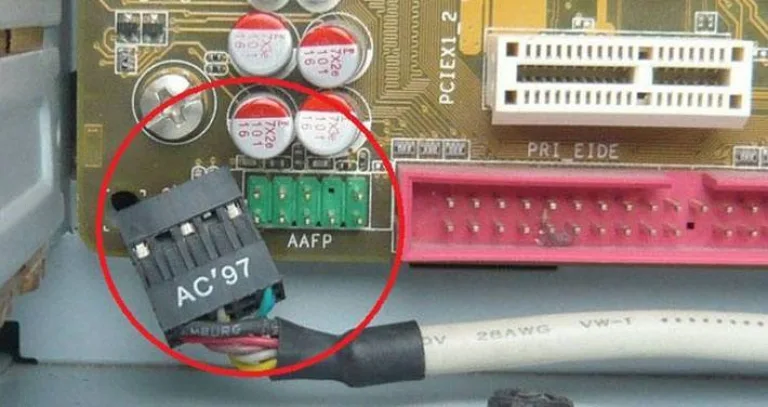

Разъём для подключения аудиовхода и аудиовыхода
Разъём для подключения аудиовхода и аудиовыхода

Смотрите видеоинструкцию о том, как подсоединить переднюю панель.

Видео — Как подключить провода к передней панели

Подключение блока питания

Подключения только лишь передней панели к материнской плате недостаточно для ее работы. Потребуется еще присоединить провода блока питания, чтобы на нее поступал электрический ток.

Всего разъемов для питания на плате два:

  1. Для питания процессора. Он может быть четырехпиновый или восьмипиновый. Первые обычно устанавливаются на простенькие, дешевые материнские платы, а вторые – на более дорогие, на которых возможен разгон процессора.
  2. Для питания всех остальных устройств. Он бывает двадцати-пиновым или двадцати-четырех-пиновым. Впрочем, двадцати-пиновые разъемы сейчас уже почти не найти, поскольку на современных материнских платах их не устанавливают.

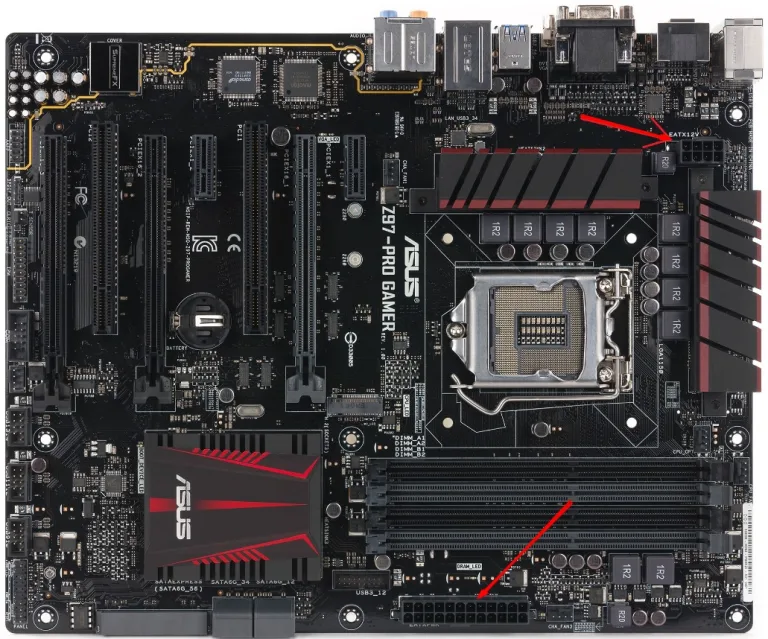

    Разъемы для питания на плате указаны стрелками
    Разъемы для питания на плате указаны стрелками

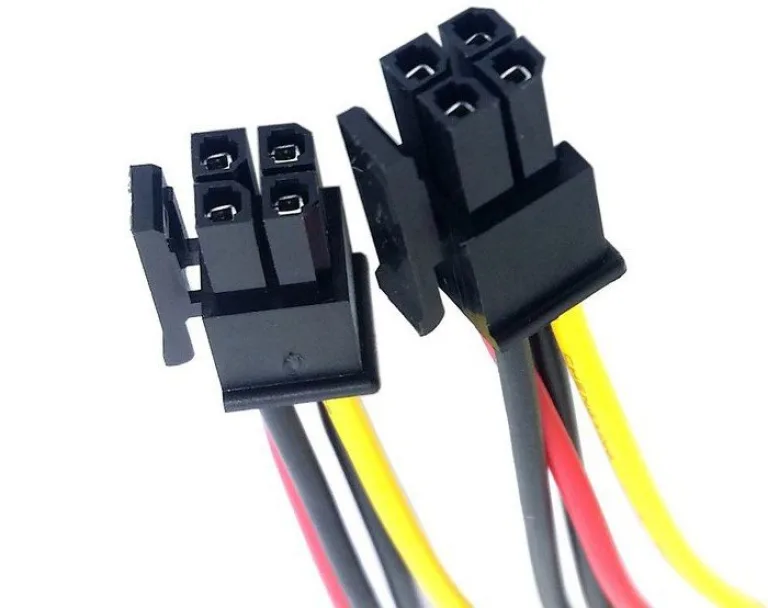

На блоке питания есть штекеры, соответствующие этим разъемам. Вот так выглядит штекер для питания процессора:

Штекер для питания процессора
Штекер для питания процессора

А вот так для питания материнской платы:

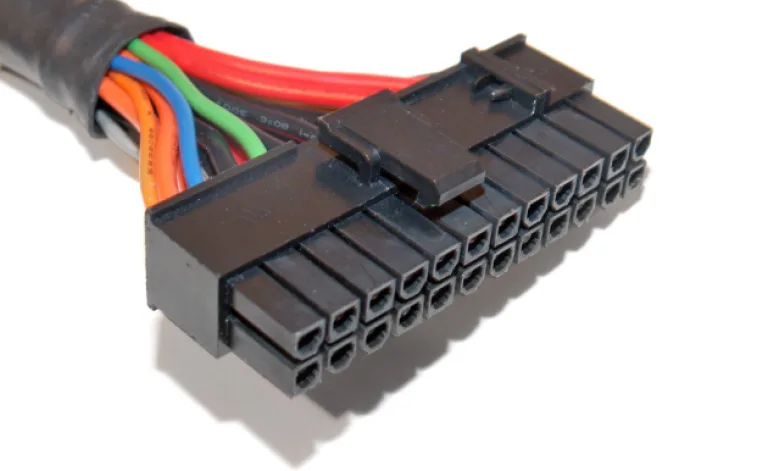

Штекер для питания материнской платы
Штекер для питания материнской платы

Для подключения их просто нужно воткнуть в соответствующие разъемы. Ошибиться при этом невозможно. Во-первых, на штекерах и разъемах есть специальные защелки, которые нужно совместить для подключения. А, во-вторых, каждый из элементов штекера имеет свою форму, которая идентична форме соответствующего элемента разъема. Поэтому если вы попытаетесь вставить штекер неверно, это попросту не выйдет.

Примечание! Если на вашем блоке питания четырехпиновый разъем, а на плате – восьмипиновый, не стоит торопиться покупать новый блок. Большинство плат с разъемом восемь пин успешно работают и от четырехпинового.

Как подсоединить блок питания, можно посмотреть в видео.

Видео — Подключение блока питания

Подключение процессора

Процессор – это «сердце» компьютера, без которого он просто не будет работать. Для процессора в центре каждой материнской платы есть выемка, называемая сокетом.

Сокеты в зависимости от производителя процессоров, для которых они предназначены, бывают двух видов:

  1. AMD. Эта разновидность имеет множество небольших отверстий с контактами, в которые погружаются «ножки», расположенные на процессоре.

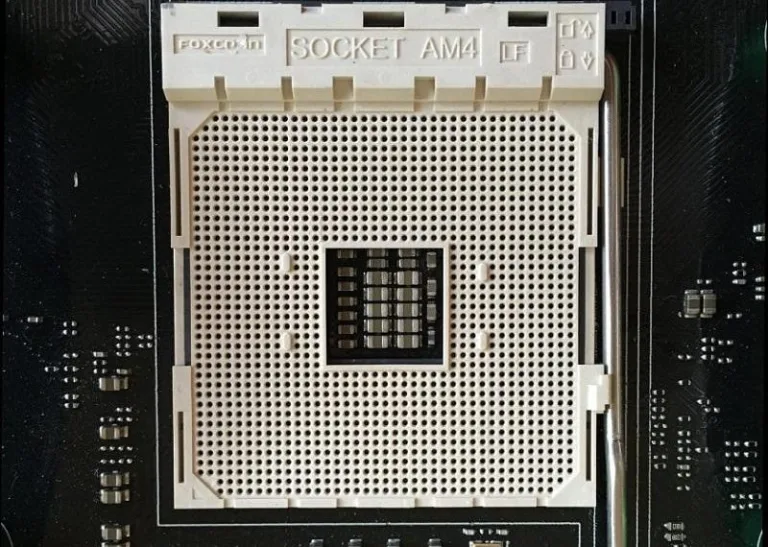

    Процессор AMD
    Процессор AMD
  2. Intel. Здесь все наоборот: ножки расположены на самом сокете, а на процессоре находятся плоские медные контакты.

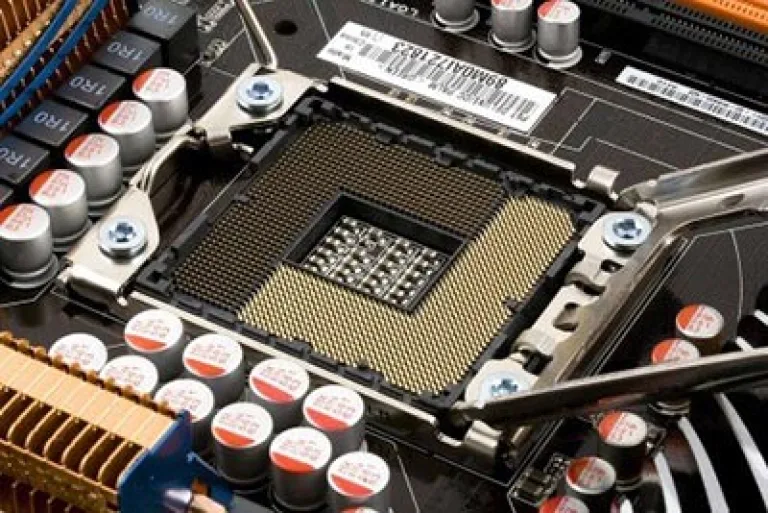

    Процессор Intel
    Процессор Intel

Для подключения процессора его нужно аккуратно поместить в сокет и закрыть защелку. При этом нужно быть очень аккуратным, так как можно погнуть или сломать одну из ножек. В погнутой ножке нет ничего страшного, ее можно осторожно выправить пинцетом. А вот если контакт сломался, придется нести процессор в сервисный центр.

Вот видеоурок по подключению процессора:

Видео — Как установить процессор с кулером на материнскую плату

Подключаем звуковую карту

Для подключения звуковой, сетевой или видеокарты используется разъем PCI. Находится он в нижней части материнской платы.

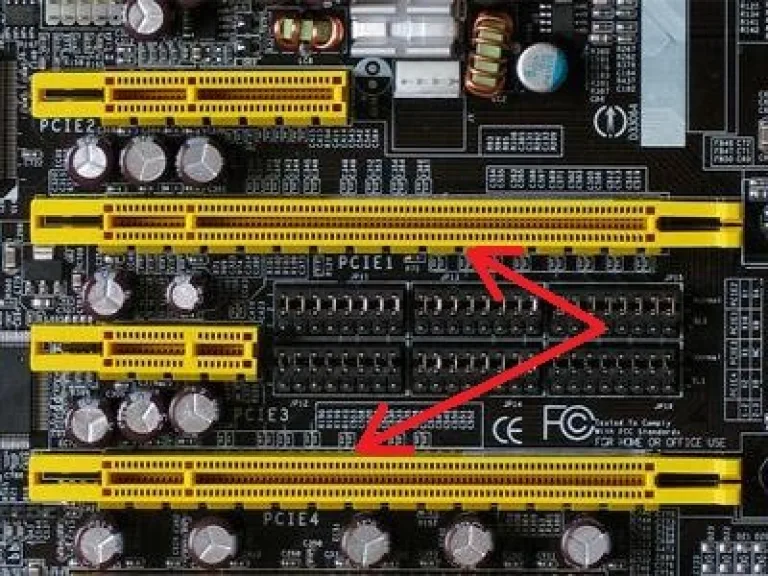

Разъем PCI
Разъем PCI

На самых дешевых моделях такой разъем всего один, на более дорогих их может быть три или даже четыре. Для того, чтобы подключить звуковую карту, нужно просто вставить ее выступающий участок с контактами в разъем до щелчка.

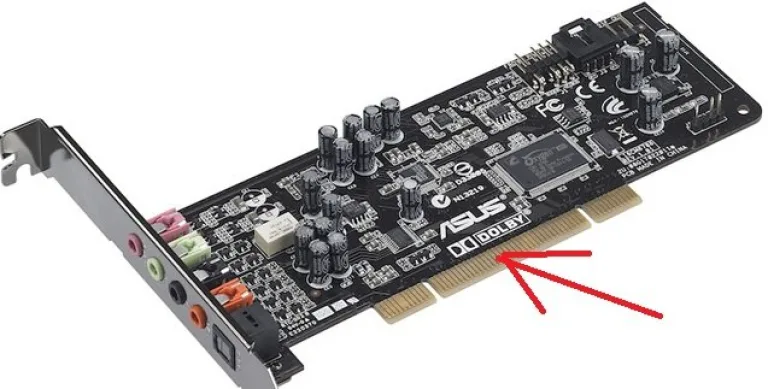

Вставляем выступающий участок с контактами в разъем до щелчка
Вставляем выступающий участок с контактами в разъем до щелчка

Точно также устанавливаются и все другие PCI-устройства, например, видеокарта.

Некоторые видеокарты требуют дополнительной подачи электричества от блока питания. Для этого на них есть специальный разъем. Он бывает шести- и или восьмипиновым.

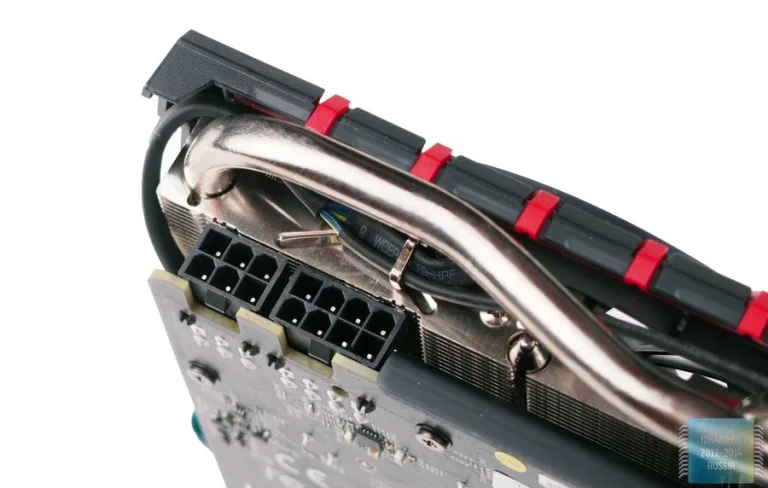

Видеокарта с дополнительной подачей электричества от блока питания
Видеокарта с дополнительной подачей электричества от блока питания

На мощных современных видеокартах бывает сразу два восьмипиновых разъема. Не забудьте подключить его, иначе видеокарта не будет работать.

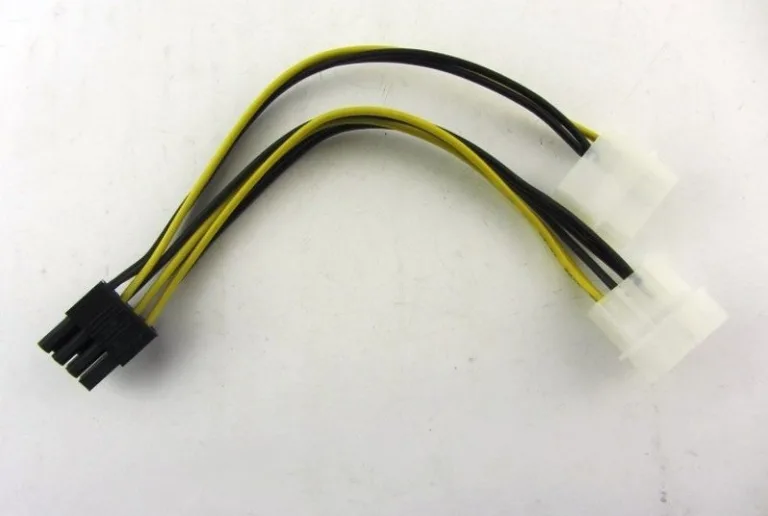

Если на вашем блоке питания нет отдельного провода со штекером для питания видеокарты, достаточно купить специальный переходник. С его помощью можно запитать видеоадаптер. Выглядит этот переходник так:

Переходник для питания видеокарты
Переходник для питания видеокарты

Вот видео о подключении видеокарты:

Видео — Установка и подключение видеокарты к материнской плате и блоку питания

Подключение оперативной памяти

Для подключения оперативной памяти на материнской плате есть специальные разъемы. Располагаются они чаще всего сбоку от процессора.

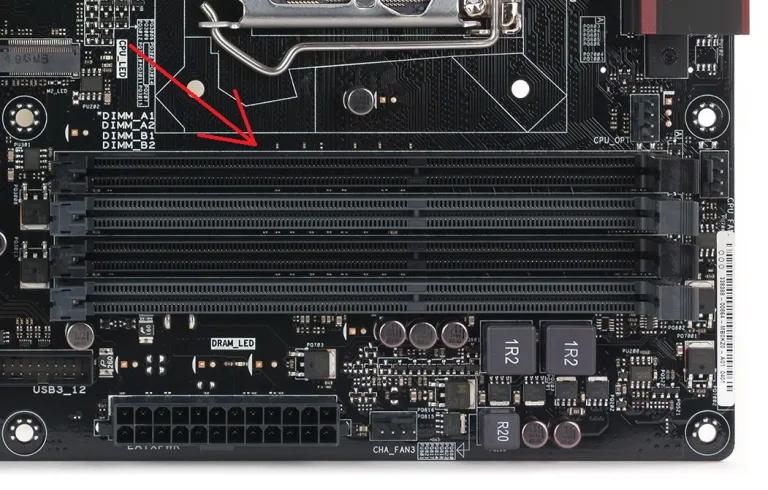

Разъемы для оперативной памяти
Разъемы для оперативной памяти

На дешевых моделях их два, на дорогих их число может достигать восьми. Для того, чтобы установить в них оперативную память, нужно поместить в них планки памяти и слегка надавить на них. Когда память полностью войдет в разъем, вы услышите щелчок.

А так выглядит подключение памяти «вживую»:

Видео — Как правильно установить оперативную память

Подключение накопителя

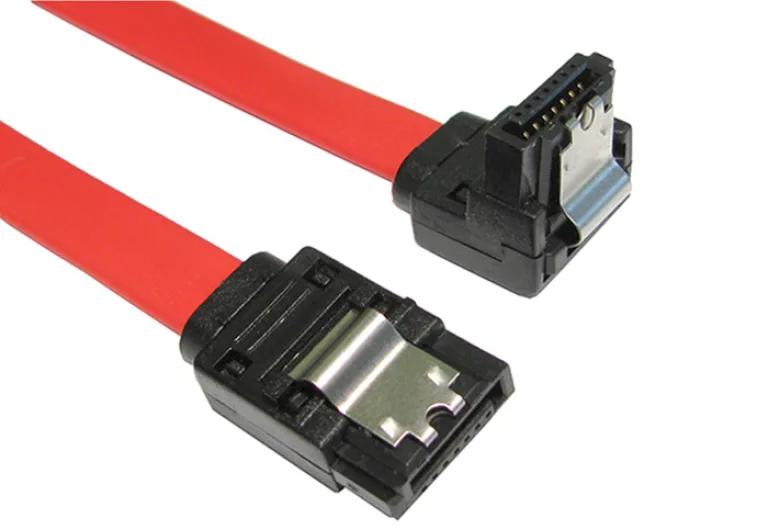

Осталось подключить только хард-диск или твердотельный накопитель. Для его соединения с платой используется кабель формата SATA. Такие провода входят в набор поставки платы, и купив ее, в коробке вы найдете несколько штук.

Для его соединения с платой используем кабель формата SATA
Для его соединения с платой используем кабель формата SATA

В нижней части платы (а иногда и в боковой) можно увидеть соответствующий разъем.

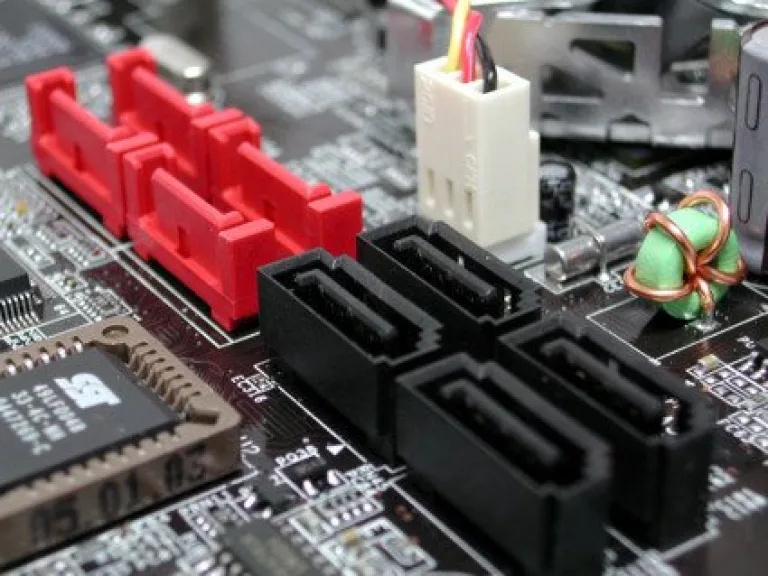

Разъемы для SATA-кабеля
Разъемы для SATA-кабеля

Для присоединения хард-диска нужно просто воткнуть кабель в гнездо SATA до щелчка. Также к диску потребуется подключить кабель питания.

Видео — Как подключить жесткий диск

Возможные проблемы

При подключении различных устройств к материнской плате могут возникнуть следующие проблемы:

  • ПК не включается. Это говорит о том, что некорректно подсоединен проводок, отвечающий за кнопку включения компьютера. Необходимо еще раз проверить его подключение;
  • машина включается, но система не загружается и на экране сразу появляется БИОС. Это значит, что не подключен накопитель с системой. Необходимо удостовериться, все ли SATA-провода подсоединены надлежащим образом. На некоторых кабелях отсутствует защелка, поэтому после их подключения они могут просто вылететь из разъема даже от небольшого толчка системного блока;
  • не работают передние аудиовход/выход. Эта проблема может возникнуть не только и-за некорректного подключения. Иногда требуется включить эти разъемы через БИОС. Такая проблема встречается в биосе AMI.

Для подключения ауди на передней панели:

  1. Зайдите в БИОС, нажав при включении ПК кнопку Del.
  2. Выбираем пункт «Advanced».

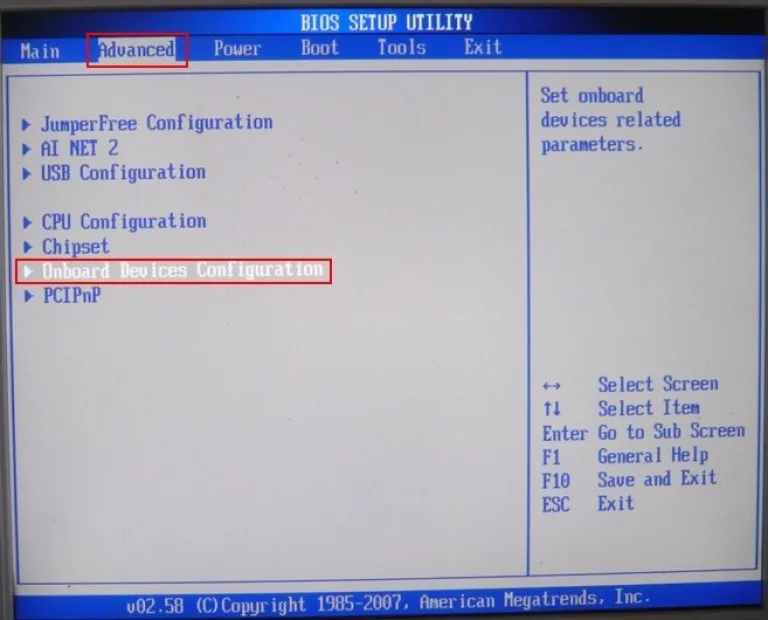

  3. Переходим в »Onboard device configuration».

    Переходим в »Onboard device configuration»
    Переходим в »Onboard device configuration»
  4. Находим пункт меню «Тип передней панели».

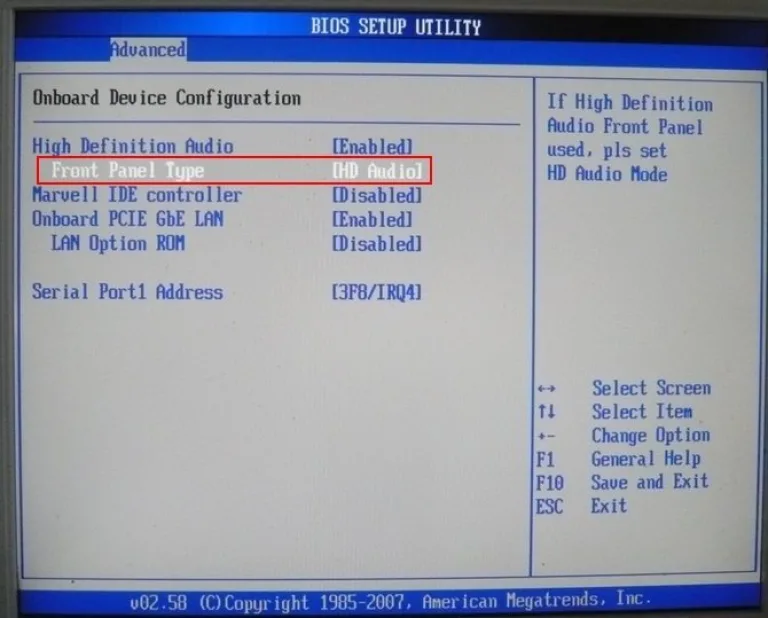

    Находим пункт меню «тип передней панели»
    Находим пункт меню «Тип передней панели»

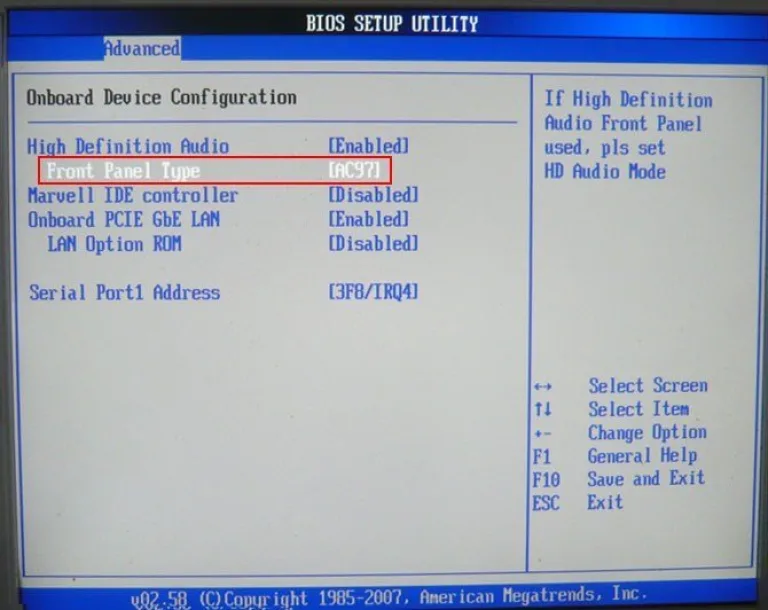

  5. Вместо дефолтного значения выбираем подключенную панель.

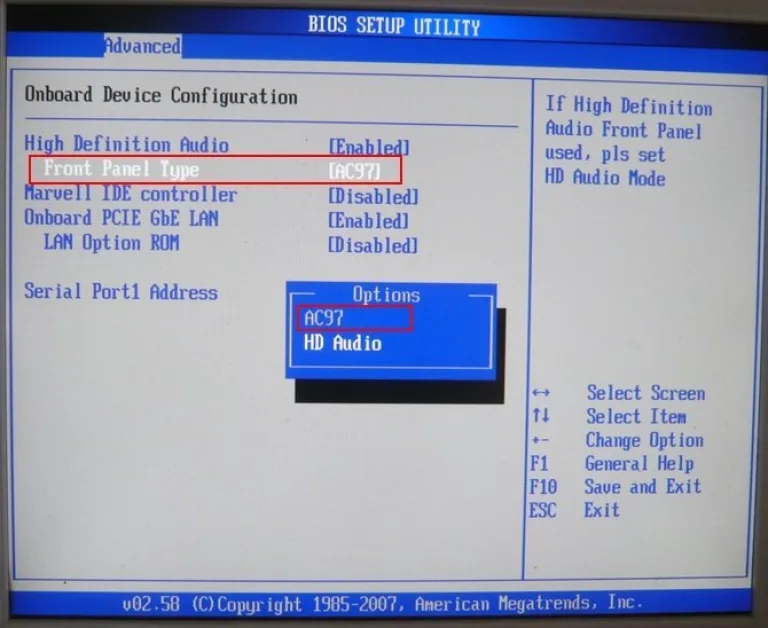

    Выбираем подключенную панель
    Выбираем подключенную панель
  6. Сохраняем настройки.

    Сохраняем настройки
    Сохраняем настройки
