Как подключить IP камеру к компьютеру

Подключение IP-камеры к персональному компьютеру – несложная процедура, включающая в себя базовое понимание сетевого взаимодействия и следование нескольким простым правилам.

Как подключить IP камеру к компьютеру
Как подключить IP камеру к компьютеру

Сведения о подключении камер IP

IP-камеры представляют собой сетевые устройства, не требующие непременного подключения к Интернет для передачи видеоданных. IP-камеры могут быть сконфигурированы в локальной сети следующим образом:

  1. IP-камера подсоединена сетевым (Ethernet, LAN) кабелем непосредственно к разъему RJ-45 настольного или портативного ПК.
  2. IP-камера или камеры подсоединены к роутеру, подключенному к ПК, который не имеет выход в Интернет.

Справка! Только если имеется желание просматривать IP-камеры через всемирную сеть, необходимо подключить их к Интернет.

Существует два способа подачи электропитания на видеокамеру:

  • через Power Over Ethernet (PoE) – технологию передачи питания и данных по одному кабелю Ethernet. Для этого требуется поддержка режима PoE как самой IP-видеокамерой, так и питающим ее сетевым устройством;

    Для подключения IP-камеры через технологию Power Over Ethernet (PoE), она должна поддерживать режим PoE, как и все другие устройства
    Для подключения IP-камеры через технологию Power Over Ethernet (PoE), она должна поддерживать режим PoE, как и все другие устройства
  • через поставляемый вместе с IP-камерой адаптер питания, чаще всего 12В постоянного тока.

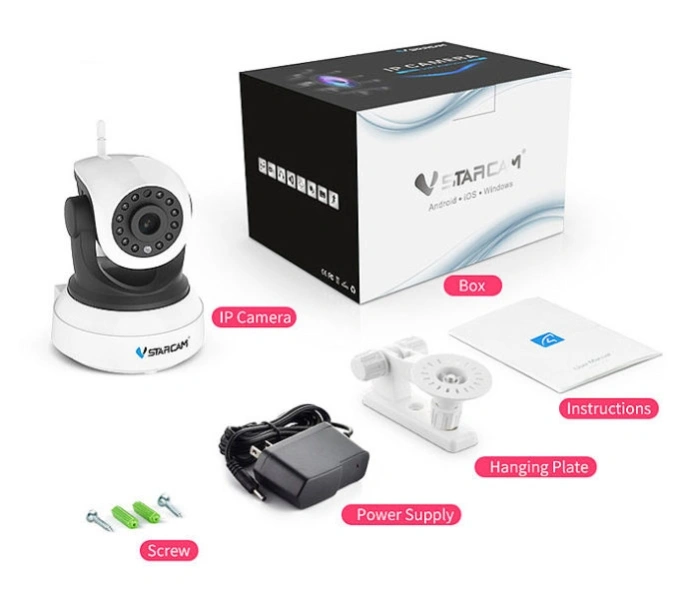

    Подключение через адаптер питания, поставляемый вместе с IP-камерой
    Подключение через адаптер питания, поставляемый вместе с IP-камерой

Подключение камер IP

Каждая IP-видеокамера имеет свой уникальный сетевой (IP) адрес, представляющий собой четыре числа, записанные через точку. Этот адрес нужно выяснить перед ее подключением.

Адрес IP может указываться в прилагаемой к камере документации, быть приведен на сайте ее производителя или быть указан на самой видеокамере. Чтобы выяснить IP камеры, можно также воспользоваться идущим с ней или скачанным на сайте ее производителя ПО.

Нахождение IP видеокамеры Hikvision с помощью ПО Hikvision SADP Tool (пример):

  1. Перед определением IP нужно соединить камеру с ПК Ethernet-кабелем, подав на нее питание.

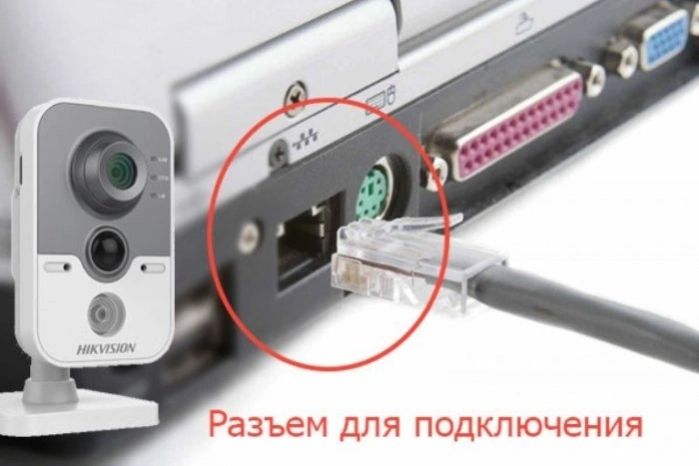

    Соединяем камеру с ПК Ethernet-кабелем для определения ее IP-адреса
    Соединяем камеру с ПК Ethernet-кабелем для определения ее IP-адреса
  2. Для скачивания ПО необходимо зайти на сайт: http://hikvision.ru/download и запустить скачивание «SADP »щелчком мыши.

    Переходим по ссылке и запускаем скачивание ПО, щелкнув по ссылке «SADP»
    Переходим по ссылке и запускаем скачивание ПО, щелкнув по ссылке «SADP»
  3. В зависимости от используемого браузера, возможно, будет нужно указать папку, куда помещается загружаемый файл, или дать согласие на загрузку до ее начала. Необходимо подождать, пока установочный файл «SADPTool» не загрузится полностью, и запустить его щелчком мыши. После запуска «Мастера установки» нажать: «Next» – «Next» – «Install» – «Next» – «Next» – «Finish».

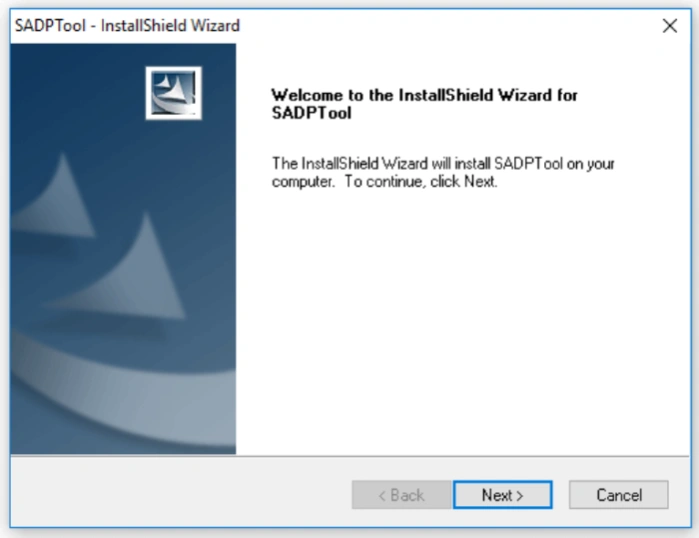

    В окне «Мастера установки» нажимаем «Next», следуем инструкции «Мастера установки»
    В окне «Мастера установки» нажимаем «Next», следуем инструкции «Мастера установки»
  4. Запустится окно программы, в котором через некоторое время отобразятся подключенные к ПК камеры IP Hikvision. Процедуру можно ускорить нажатием кнопки «Refresh». На фото желтым цветом обозначен адрес IP обнаруженной камеры.

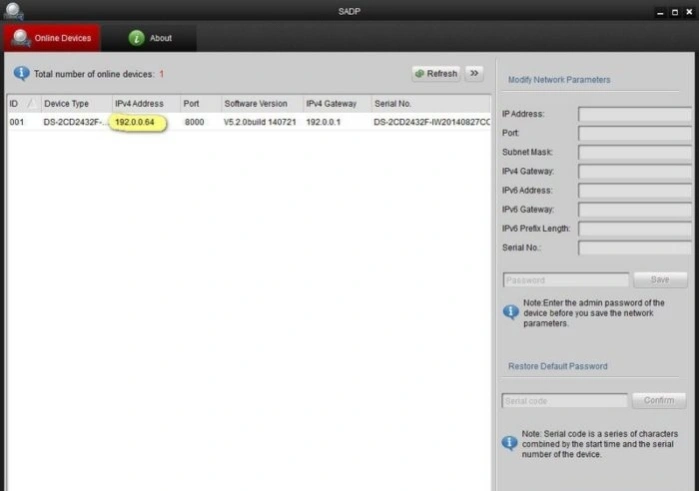

    Во вкладке «Online Devices» в столбце «IPv4 Address» обозначен адрес IP обнаруженной камеры
    Во вкладке «Online Devices» в столбце «IPv4 Address» обозначен адрес IP обнаруженной камеры

Определение IP командной строкой

Адрес IP устройства также можно выяснить с помощью командной строки Windows, запустив ее с правами администратора.

Для этого требуется:

  1. Найти в меню «Пуск» программу «Командная строка» (CMD), щелкнуть по ней правым кликом мыши и выбрать в появившемся контекстном меню «Запустить от имени администратора». Если вход в Windows был выполнен с правами Администратора, нужно просто запустить программу нажатием левого клика мышки.

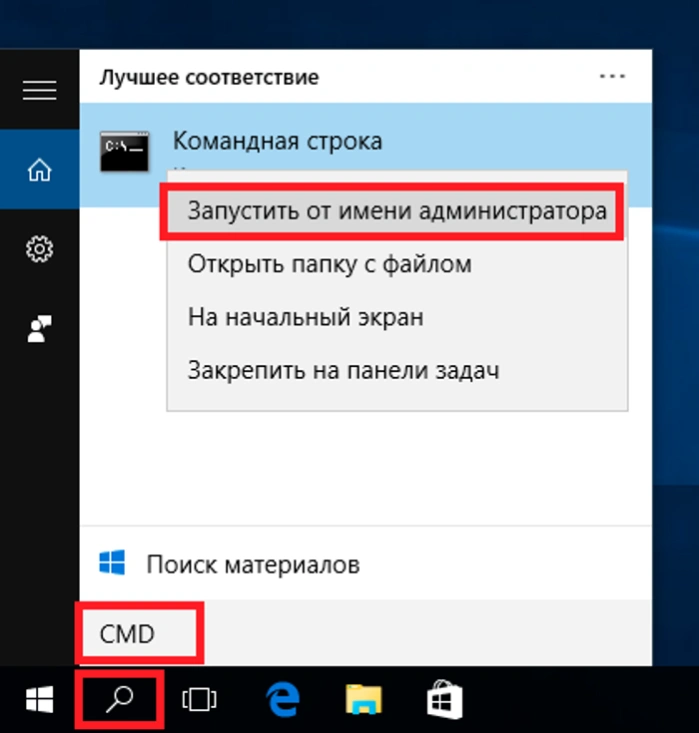

    В меню «Пуск» вводим в поле поиска «CMD», щелкаем правой кнопкой мышки по приложению «Командная строка», нажимаем на пункт «Запустить от имени администратора»
    В меню «Пуск» вводим в поле поиска «CMD», щелкаем правой кнопкой мышки по приложению «Командная строка», нажимаем на пункт «Запустить от имени администратора»
  2. В открывшемся окне необходимо набрать с помощью клавиатуры «arp –a», и нажать «Enter». Появится перечень IP-адресов различных устройств, подключенных к ПК.

    Вводим команду «arp –a», нажимаем «Enter»
    Вводим команду «arp –a», нажимаем «Enter»

Если вы хотите узнать, как вызвать командную строку в Windows 8, вы можете прочитать новую статью на нашем портале.

Если этот список достаточно большой, и непонятно какой адрес принадлежит камере, необходимо записать этот список, отключить камеру, и снова выполнить команду «arp –a», выяснив исчезнувший при этом IP – это и есть адрес видеокамеры.

Также для решения этой задачи можно использовать специальные программные сканеры для сканирования IP и их портов. Алгоритм поиска IP аналогичен работе с командной строкой.

Подключение камеры к ПК

Иногда камера IP и ПК настроены на разные подсети и просто так зайти в камеру по ее IP не получится. Чтобы это стало возможным, нужно настроить IP ПК и видеокамеры на одну и ту же подсеть.

Выяснить IP-адрес локальной сети можно через программу CMD. Для этого следует:

  1. Нажать сочетание «Win+R» («Win» размещена справа от «Ctrl» на клавиатуре).
  2. В консоли «Выполнить» набрать «CMD», нажав «OK».

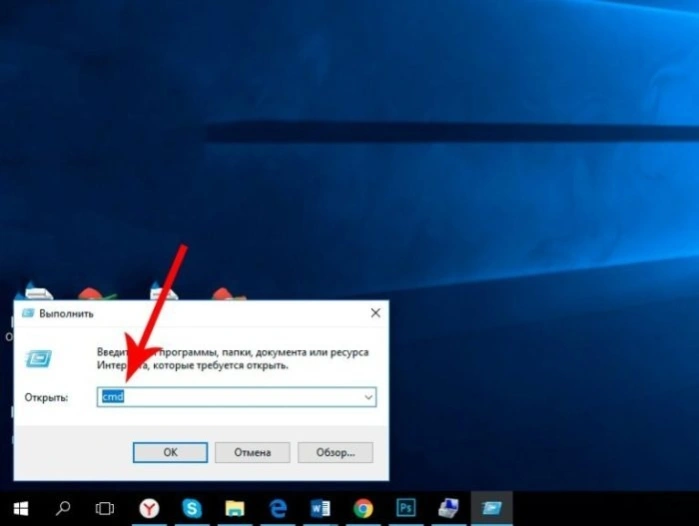

    Набираем «CMD», нажимаем «OK»
    Набираем «CMD», нажимаем «OK»
  3. В командном окне набрать «ipconfig» и нажать «Enter». В деталях текущего соединения «Шлюз по умолчанию» («Default Gateway», «Основной шлюз») покажет IP сети. В приведенном примере ее адрес: «192.168.0.1». Если IP камеры: 192.0.0.64, для его согласования с сетью ПК нужно изменить его на: 192.168.0.64.

    Набираем «ipconfig» и нажимаем «Enter», в поле «Default Gateway» («Основной шлюз») находится IP сети
    Набираем «ipconfig» и нажимаем «Enter», в поле «Default Gateway» («Основной шлюз») находится IP сети

На заметку! Изменить адрес видеокамеры можно и через идущее с ней или скачанное на сайте ее производителя ПО.

Изменение IP видеокамеры Hikvision через ПО SADP Tool (пример). После обнаружения видеокамеры, в правой колонке указать требуемый IP камеры и «Gateway», ввести пароль 12345 и нажать кнопку «Save». Перезагрузить видеокамеру отключением питания.

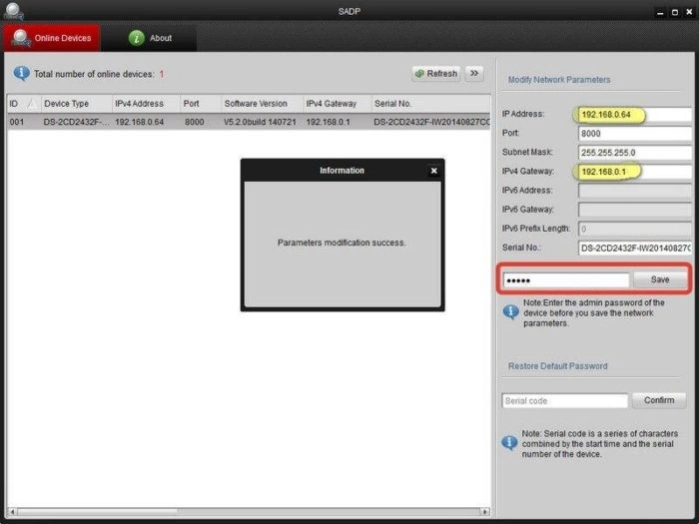

В полях «IP Adress» и «IPv4 Gateway» указываем требуемые IP, вводим пароль 12345 , нажимаем кнопку «Save»
В полях «IP Adress» и «IPv4 Gateway» указываем требуемые IP, вводим пароль 12345 , нажимаем кнопку «Save»

Важно! После согласования IP видеокамеры с сетью ПК подсоединится к камере возможно по адресу: http://192.168.0.64 через браузер Интернет. Логин (идентификатор) и пароль для входа в конкретную модель видеокамеры можно узнать в Интернет.

IP-камера не подключается через браузер

Важно учитывать, что для камер IP рекомендуется использовать Internet Explorer (IE) от версии 7.0, т.к. возможен запрос камеры на запуск ActiveX.

  1. Запустить IE, щелкнув на шестеренке, выбрав «Свойства браузера».

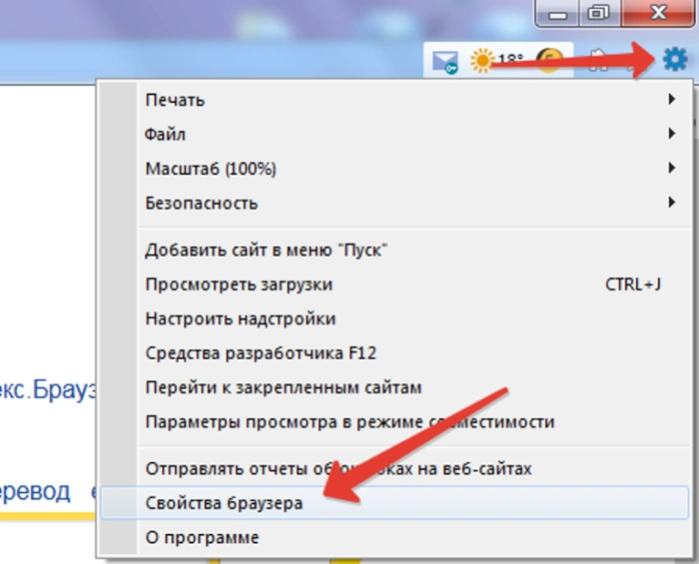

    Щелкаем по шестеренке, выбираем «Свойства браузера»
    Щелкаем по шестеренке, выбираем «Свойства браузера»
  2. Перейти на закладку «Безопасность» и в «Уровень безопасности…» нажать «Другой».

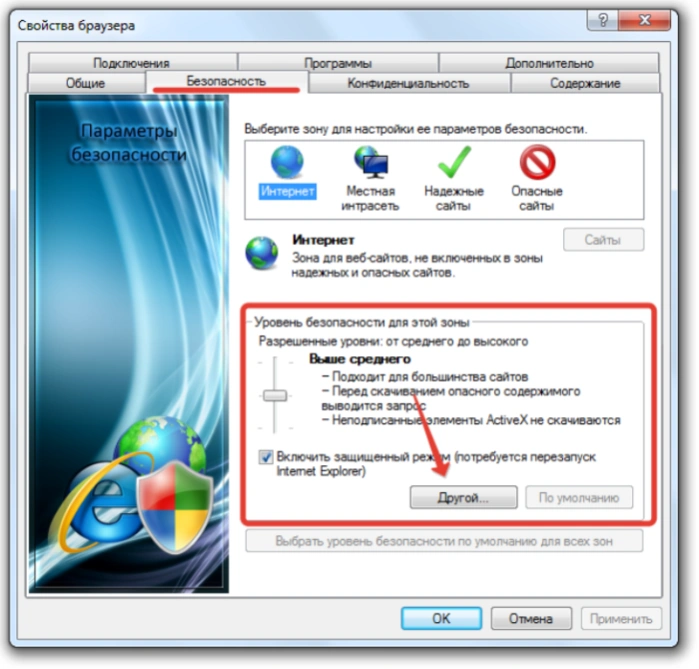

    Переходим на закладку «Безопасность» и в «Уровень безопасности...» нажимаем «Другой»
    Переходим на закладку «Безопасность» и в «Уровень безопасности…» нажимаем «Другой»
  3. Прокрутить список до «Элементы ActiveX…» и выставить «Включить» для четырех нижеследующих значений, нажав «ОК».

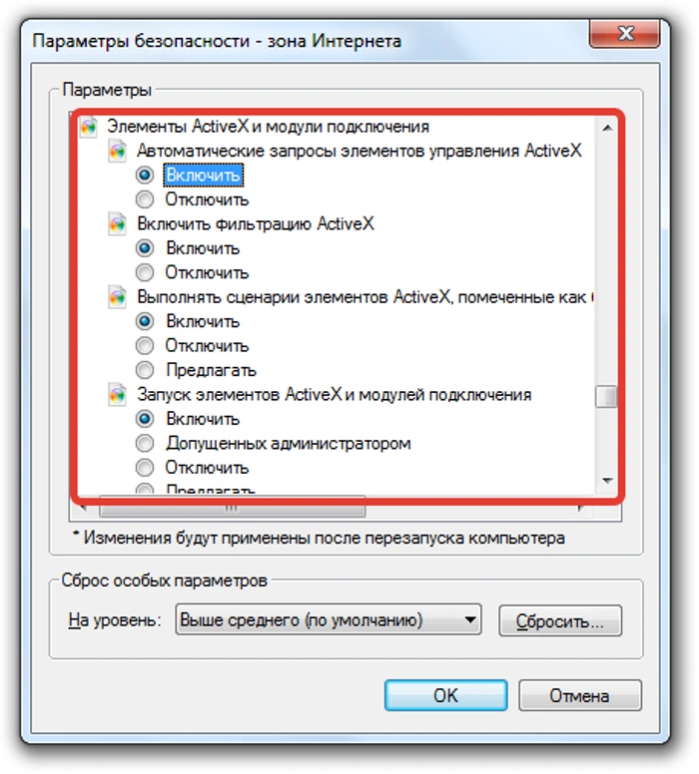

    Прокручиваем список до «Элементы ActiveX...», выставляем «Включить» для четырех нижеследующих значений, нажимаем «ОК»
    Прокручиваем список до «Элементы ActiveX…», выставляем «Включить» для четырех нижеследующих значений, нажимаем «ОК»
  4. В процессе подключения к камере внизу появится сообщение «Эта веб-страница пытается запустить: «Web archive module». Нажать «Выполнить». Интерфейс видеокамеры должен стать доступен.

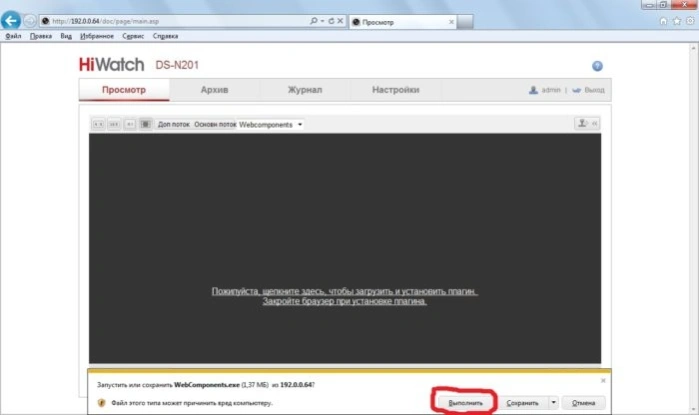

    Нажимаем «Выполнить»
    Нажимаем «Выполнить»

    Интерфейс видеокамеры
    Интерфейс видеокамеры

Подключение к камере изменением IP локальной сети

Еще один вариант захода в интерфейс видеокамеры заключается в переводе IP самой локальной сети в подсеть видеокамеры.

Например, IP видеокамеры: 192.168.0.24, а сети: 192.168.99.22.

Для перевода IP сети в подсеть видеокамеры нужно:

  1. Нажать правым кликом мыши на значке подключения к сети и выбрать «Центр управления сетями и общим доступом».

    Нажимаем правой мышью на значке подключения к сети и выбираем «Центр управления сетями и общим доступом»
    Нажимаем правой мышью на значке подключения к сети и выбираем «Центр управления сетями и общим доступом»
  2. Нажать «Ethernet».

    Нажимаем «Ethernet»
    Нажимаем «Ethernet»
  3. В «Состояние: Ethernet» нажать «Свойства».

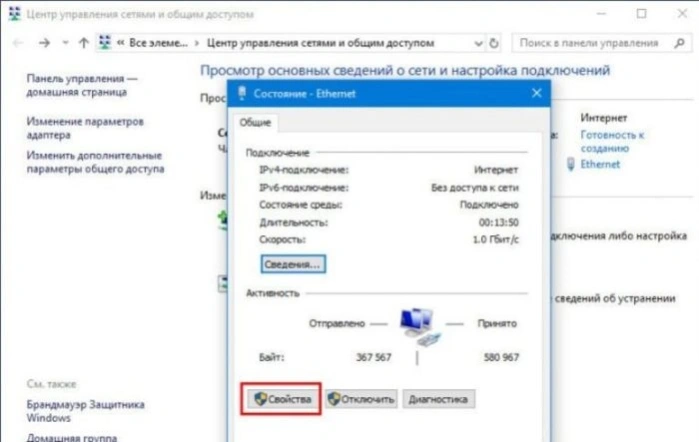

    Нажимаем на кнопку «Свойства»
    Нажимаем на кнопку «Свойства»
  4. В «Ethernet: Свойства» выбрать TCP/IPv4 (в Win XP – TCP/IP) и нажать «Свойства».

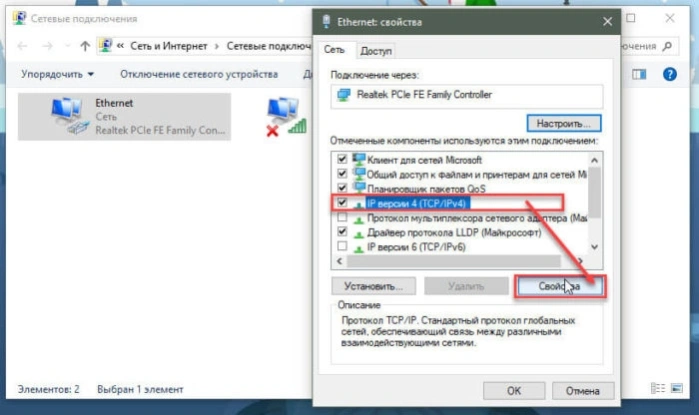

    Выбираем TCP/IPv4 (в Win XP – TCP/IP), нажимаем «Свойства»
    Выбираем TCP/IPv4 (в Win XP – TCP/IP), нажимаем «Свойства»
  5. В «Свойства: IP версии 4…» щелкнуть «Использовать следующий IP-адрес» и вписать IP сети: 192.168.0.22, маску: 255.255.255.0, и шлюз (IP камеры): 192.168.0.24, нажав «ОК».

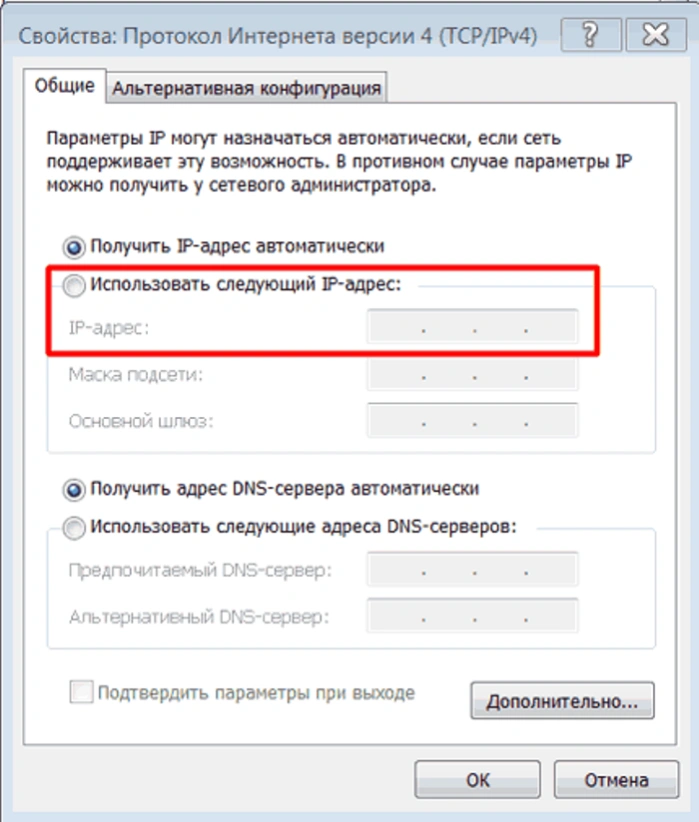

    Щелкаем по пункту «Использовать следующий IP-адрес»
    Щелкаем по пункту «Использовать следующий IP-адрес»

После приведения IP сети в подсеть видеокамеры можно подсоединиться к ней по: http://192.168.0.24.

Смена IP камеры через ее Web

Смена IP камеры часто проводится с помощью вкладки «Network» («Сеть»). Если, например, у роутера IP: 192.168.1.1, камере нужно прописать IP: 192.168.1.11.

Для этого в web-интерфейсе выбрать:

  1. Закладку «Administration» – «Configuration» – «Network».

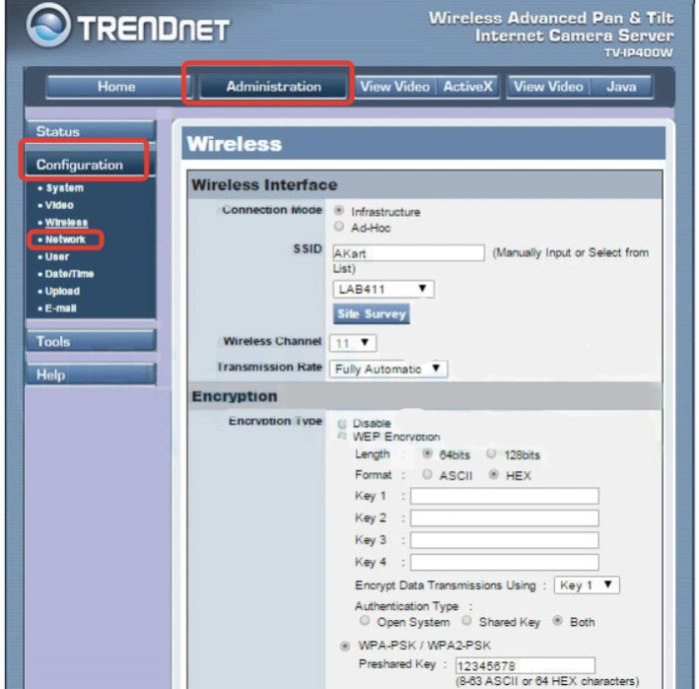

    Открываем закладку «Administration», далее раздел «Configuration», затем «Network»
    Открываем закладку «Administration», далее раздел «Configuration», затем «Network»
  2. Затем «IP address mode», отметив точкой «Fixed IP».

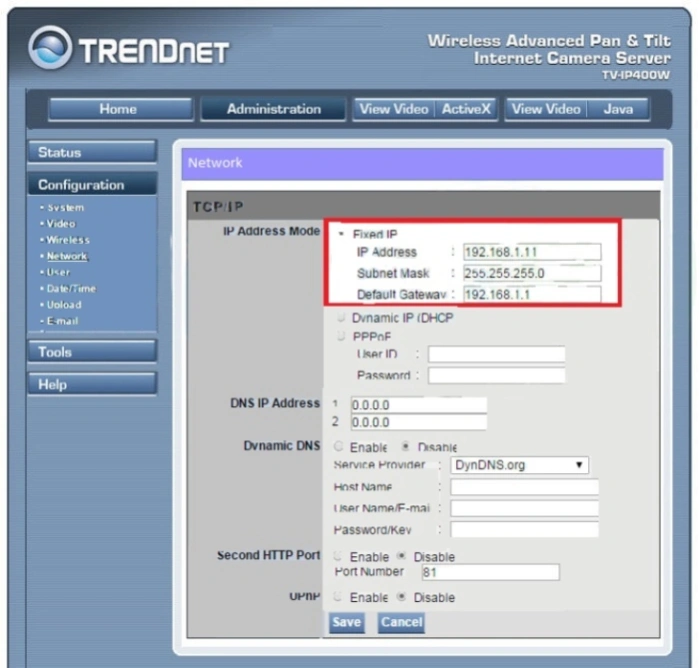

    В разделе «IP Address Mode», отмечаем точкой пункт «Fixed IP»
    В разделе «IP Address Mode», отмечаем точкой пункт «Fixed IP»
  3. Далее вписать IP камеры, «Маску» («Mask») подсети, «Сетевой шлюз» («Getaway») (IP роутера), «DNS IP» (как у шлюза) и «Номер порта» («Port number»). Если выходить на IP-камеры с помощью Интернет не планируется, можно просто выставить точку в «Dynamic IP (DCHP)» (получать IP от ПК автоматически), не вводя IP камеры, но указав порт. Нажать «Save» («Сохранить»).

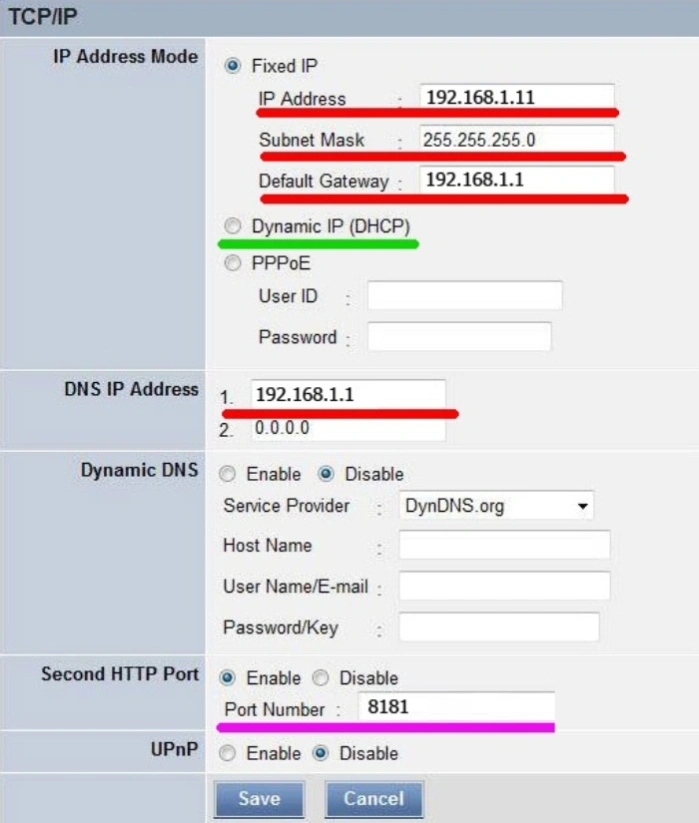

    Заполняем данные, в полях отмеченных на скриншоте, нажимаем кнопку «Save»
    Заполняем данные, в полях отмеченных на скриншоте, нажимаем кнопку «Save»

Справка! Задание «Fixed» (фиксированного) IP и «Port number» (номера порта, если это возможно) требуется для передачи видеоданных с нескольких камер через Интернет.

Например, IP первой подключаемой видеокамеры может быть: 192.168.1.11 и ее порт: 8081 (обычно камера задействует WEB-порт 80).

Теперь можно перевести сеть на постоянный IP. В «Свойства: IP версии 4…» вместо «Использовать следующий IP-адрес» нужно выставить точку на «Получать IP-адрес автоматически» и нажать «ОК».

Далее нужно отключить камеру от ПК, подсоединиться к ней теперь можно через роутер по: http://192.168.1.11.

Подключение по Wi-Fi

Если IP-камера поддерживает Wi-Fi, его настройка обычно проводится через вкладку «Wireless».

Для этого необходимо перейти:

  1. В закладку «Administration» – «Configuration» – «Wireless».

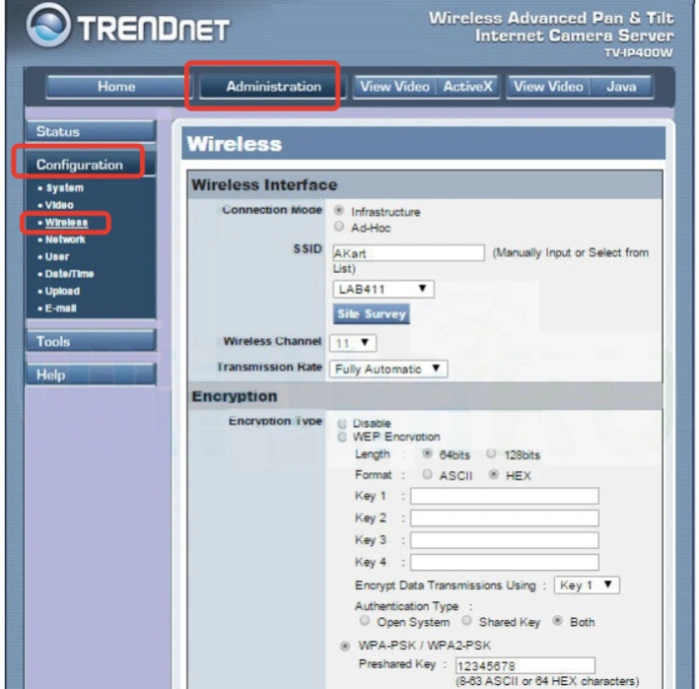

    Переходим в закладку «Administration», затем в раздел «Configuration», далее «Wireless»
    Переходим в закладку «Administration», затем в раздел «Configuration», далее «Wireless»
  2. Вписать «SSID» и «Preshared Key» в режиме защиты «WPA-PSK» (пример), а так же другие возможные параметры Wi-Fi, указанные в роутере. Нажать «Save» и перезагрузить видеокамеру.

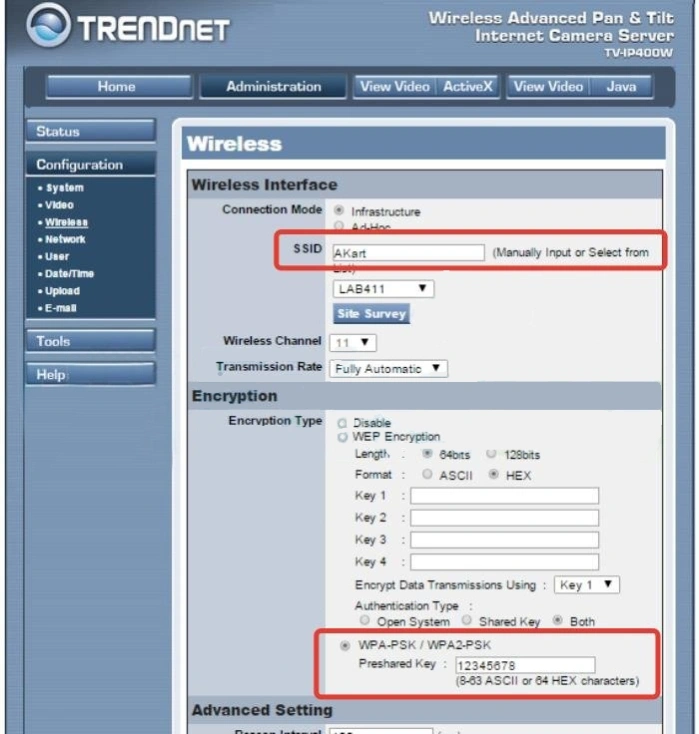

    В поле «SSID» вводим данные, ставим галочку на режим «WPA-PSK», вводим данные в поле «Preshared Key», нажимаем «Save»
    В поле «SSID» вводим данные, ставим галочку на режим «WPA-PSK», вводим данные в поле «Preshared Key», нажимаем «Save»

Справка! «SSID» – это название Wi-Fi сети, записанное в роутере, к которой будет подключаться видеокамера. При наборе «SSID» можно использовать латинские буквы, цифры, дефис и знак нижнего подчеркивания. «Preshared Key» – это пароль Wi-Fi сети в режиме защиты «WPA-PSK».

Подключение нескольких камер

Шаг 1. При подсоединении камер к роутеру, необходимо настроить их вышеприведенным способом, указывая им свои IP и порт, сохраняя подсеть.

Например, после камеры: 192.168.1.11, следующей можно указать IP: 192.168.1.12 и порт: 8282.

Заполняем данные, в полях отмеченных на скриншоте, нажимаем кнопку «Save»
Заполняем данные, в полях отмеченных на скриншоте, нажимаем кнопку «Save»

Шаг 2. После выполнения подключения на роутере необходимо «пробросить» порты. Это требуется, чтобы при запросе камеры из внешней сети, роутер «понимал», какую именно камеру необходимо показать.

Допустим, роутер (маршрутизатор) имеет IP: 193.24.171.247.

При пробросе (переадресации) портов в роутере, запрос на камеру: 192.168.10.13 с портом: 8032 будет иметь URL: http://193.24.171.247:8032.

Обычно проброс портов проводится в роутере через вкладку «Port Forwarding», «Routing» или «WAN» в «Virtual Server» («Виртуальный сервер»). К примеру, в роутере Asus необходимо:

  1. Перейти на «Дополнительные настройки» – «Wan» – «Виртуальный сервер».

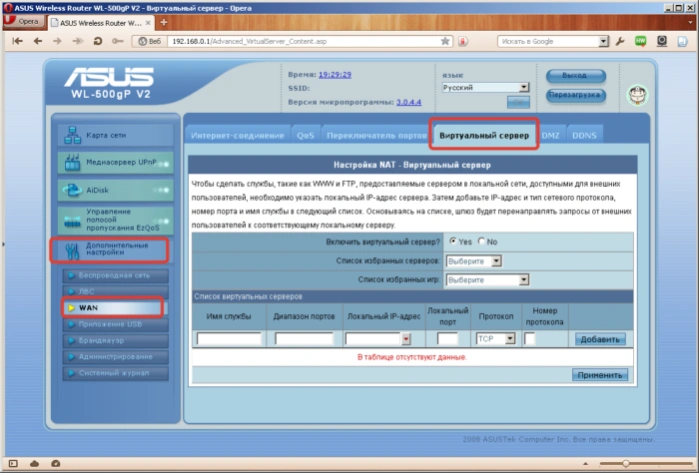

    Переходим на «Дополнительные настройки», затем «Wan», далее «Виртуальный сервер»
    Переходим на «Дополнительные настройки», затем «Wan», далее «Виртуальный сервер»
  2. Перед пробросом портов нужно поставить галочку на «Включить виртуальный сервер?» – «Да».

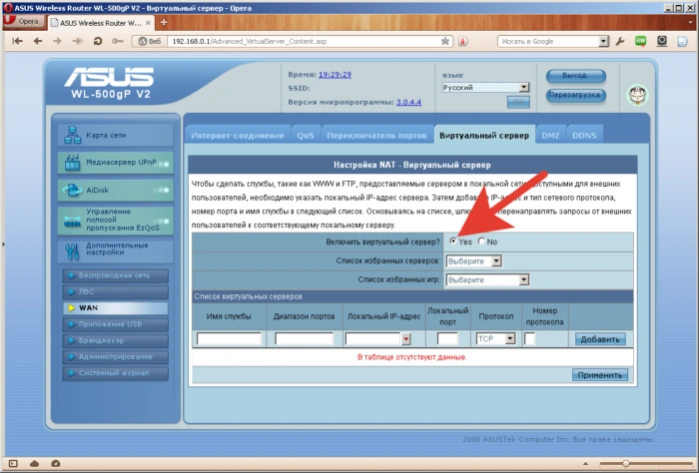

    Ставим галочку в пункте «Включить виртуальный сервер?», «Да»
    Ставим галочку в пункте «Включить виртуальный сервер?», «Да»
  3. В «Список серверов» нажать «Добавить» и вписать информацию о первой камере, как показано на фото (выделено зеленым).

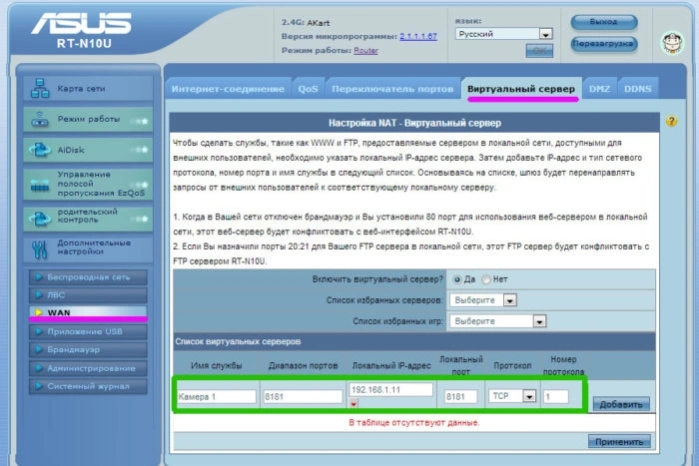

    В разделе «Список виртуальных серверов» нажимаем «Добавить», вписываем информацию о первой камере
    В разделе «Список виртуальных серверов» нажимаем «Добавить», вписываем информацию о первой камере
  4. Далее нажать «Добавить» и вписать параметры следующей камеры (IP и порт), проделав ту же операцию со всеми необходимыми камерами. После нажать «Применить».

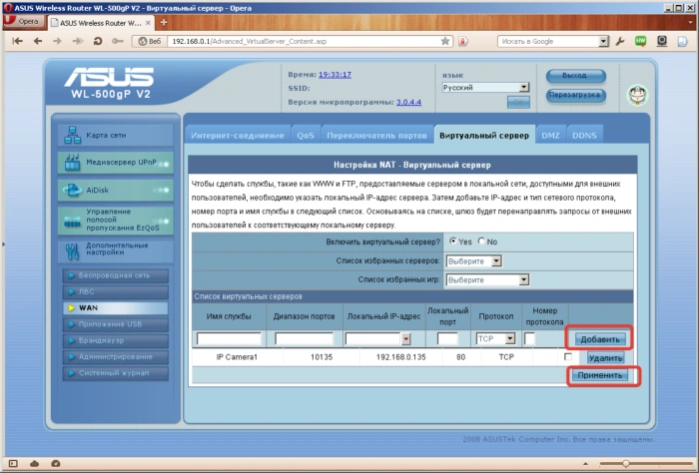

    Нажимаем «Добавить», вводим данные второй камеры, нажимаем «Применить»
    Нажимаем «Добавить», вводим данные второй камеры, нажимаем «Применить»

Теперь можно просматривать камеры из локальной сети, указывая адрес роутера и порт камер.

Настройка просмотра камер через Интернет

Если внешний IP-адрес у пользователя статический, то, чтобы попасть на 1-ю камеру, нужно просто ввести: http://статический_ip:8181.

Если же внешний IP «белый» динамический, можно задействовать сервис DynDNS, присваивающий белым IP доменные имена 3-го уровня (с «серыми» IP DDNS не работает).

Для этого:

  1. В роутере на вкладке «WAN – DDNS» необходимо указать «Enable the DDNS Client» – «Yes», а «Server» – http://www.asus.com (пример).

    На вкладке «WAN – DDNS» в поле «Enable the DDNS Client» ставим галочку на «Yes», в пункте «Server» выбираем asus
    На вкладке «WAN – DDNS» в поле «Enable the DDNS Client» ставим галочку на «Yes», в пункте «Server» выбираем asus
  2. В поле «Host Name» («Имя хоста») нужно указать любое необходимое имя домена.

    В поле «Host Name» («Имя хоста») указываем любое необходимое имя домена
    В поле «Host Name» («Имя хоста») указываем любое необходимое имя домена
  3. После введения конфигурационных параметров нажать «Apply» («Применить»).

    Нажимаем «Apply» («Применить»)
    Нажимаем «Apply» («Применить»)

Теперь, чтобы попасть на Камеру 1 через Интернет, нужно ввести в Интернет-браузере: http://workeveryday.asuscomm.com:8181.

Для роутеров других марок имеется возможность задействовать разные бесплатные сервисы DDNS.

Можно также посмотреть видеоинструкцию по подключению IP-камер здесь.

Видео — Как настроить IP камеру видеонаблюдения, замена IP адреса

Подключение к облаку

Облачное видеонаблюдение предоставляет возможность простого подключения видеокамер к Интернет без необходимости покупать специальное оборудование для накопления видеоданных.

Варианты подключения к облаку:

  1. Напрямую через статический IP провайдера (обычно платно).
  2. Напрямую через IP-камеру со встроенным облачным сервисом.
  3. Через программу-сервер, установленную и запущенную на ПК.

Облако Ivideon с ПО Ivideon Server обеспечивает подключение IP-камеры с любого внешнего IP-адреса провайдера.

Для работы с облаком нужно:

  1. Перейти по адресу: https://ru.ivideon.com и нажать кнопку «Регистрация» (справа вверху).

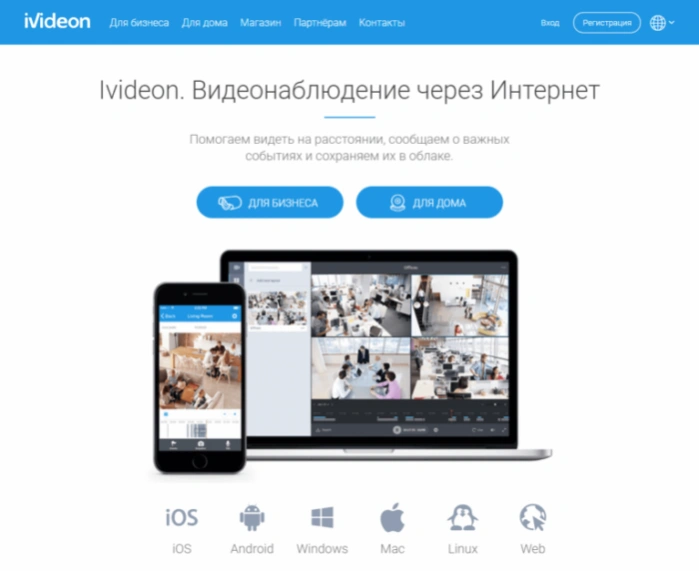

    Переходим по указанному адресу, нажимаем кнопку «Регистрация»
    Переходим по указанному адресу, нажимаем кнопку «Регистрация»
  2. Ввести необходимые данные и зарегистрироваться в системе.

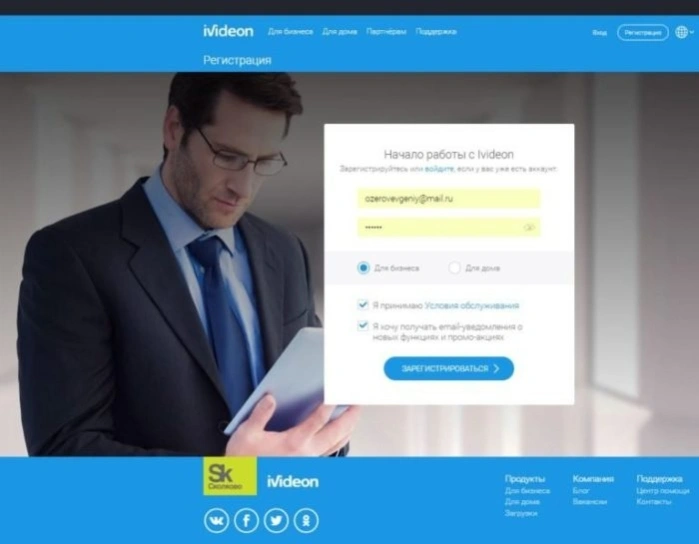

    Вводим необходимые данные, нажимаем «Зарегистрироваться»
    Вводим необходимые данные, нажимаем «Зарегистрироваться»
  3. Далее необходимо перейти по адресу: https://ru.ivideon.com/programma-videonabljudenija/ и загрузить программу Ivideon Server.

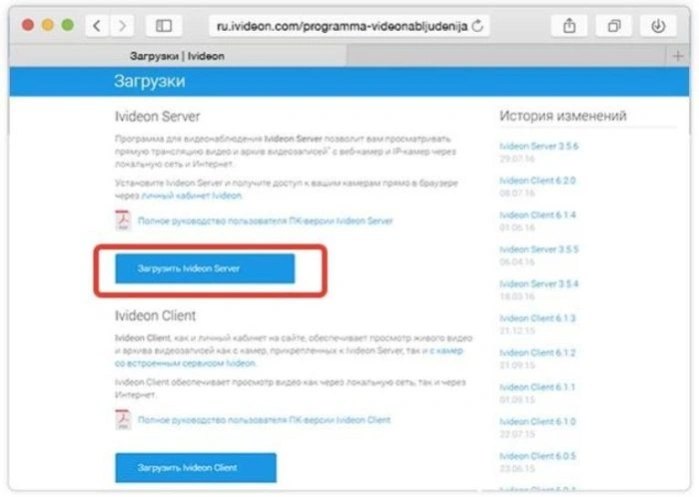

    Переходим по указанной ссылке, нажимаем кнопку «Загрузить Ivideon Server»
    Переходим по указанной ссылке, нажимаем кнопку «Загрузить Ivideon Server»
  4. После загрузки запустить установочный файл щелчком мыши и нажать «Да» – «Далее» – «Далее» – «Установить» – «Готово».

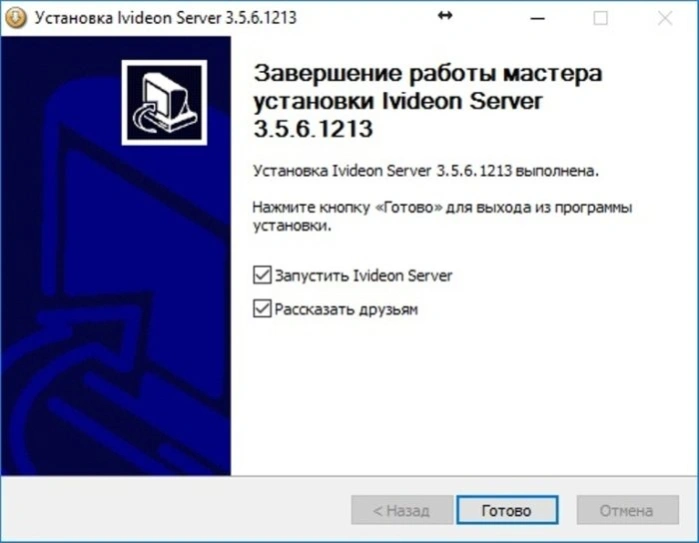

    Ставим галочки на пункты, нажимаем «Готово»
    Ставим галочки на пункты, нажимаем «Готово»
  5. В запустившемся программном окне выбрать «Общие» – «Мастер настройки».

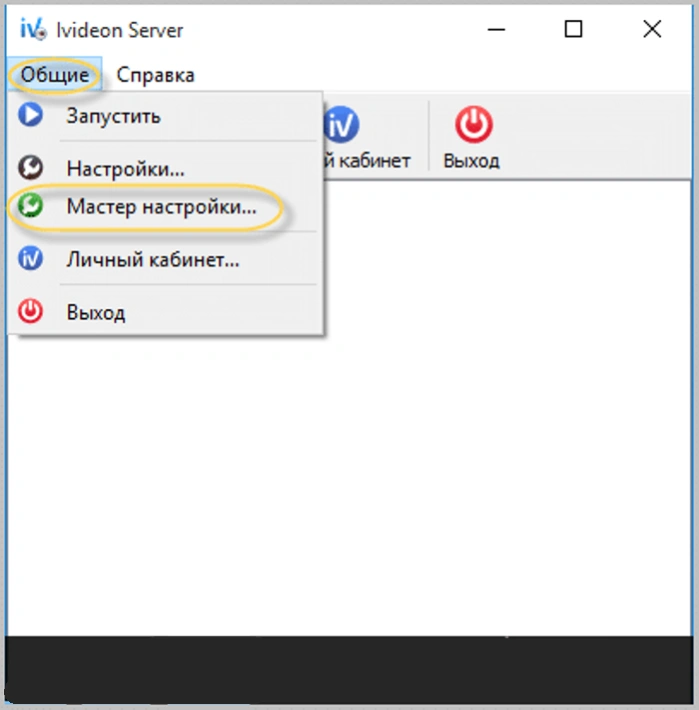

    Открываем вкладку «Общие», щелкаем по пункту «Мастер настройки»
    Открываем вкладку «Общие», щелкаем по пункту «Мастер настройки»
  6. Выбрать пункт «Новая конфигурация», нажать «Далее».

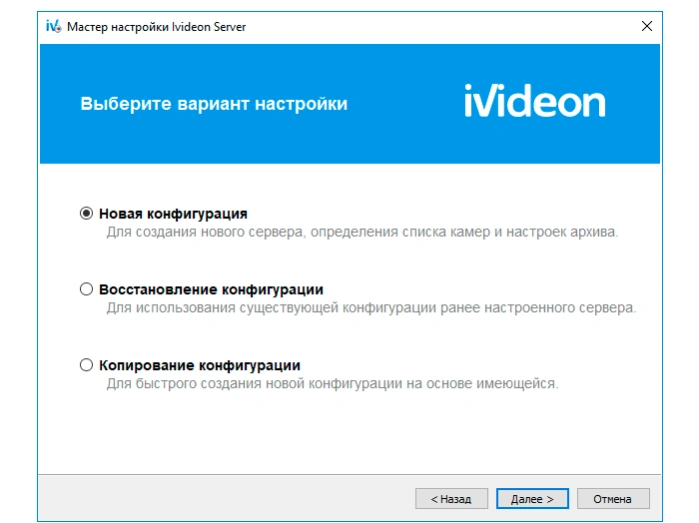

    Ставим галочку на пункт «Новая конфигурация», нажимаем «Далее»
    Ставим галочку на пункт «Новая конфигурация», нажимаем «Далее»

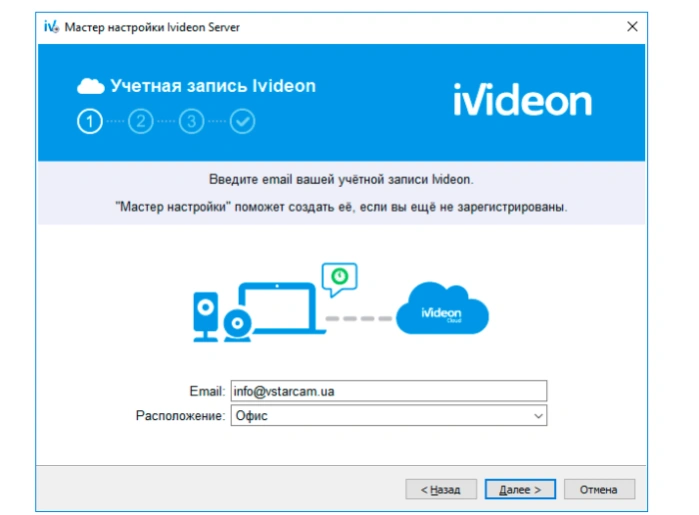

  7. Ввести почтовый ящик, являющийся логином на сайте Ivideon, нажать «Далее».

    Вводим почтовый ящик, являющийся логином на сайте Ivideon, нажимаем «Далее»
    Вводим почтовый ящик, являющийся логином на сайте Ivideon, нажимаем «Далее»
  8. Программа попробует найти видеокамеру, если нужная камера не была обнаружена, щелкнуть «Добавить IP камеру».

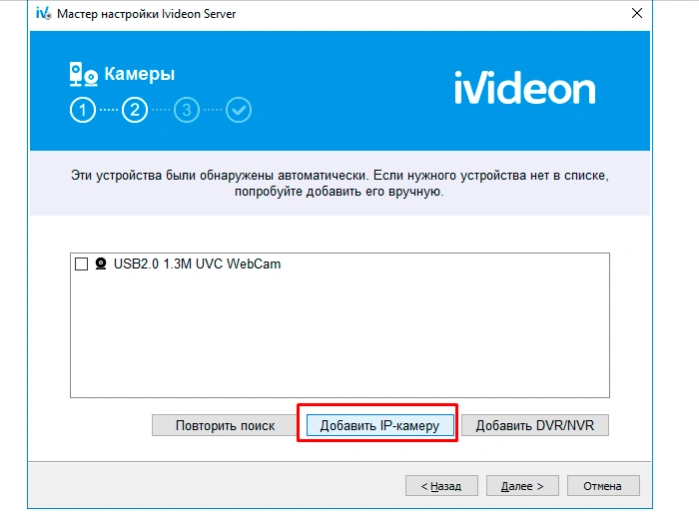

    Щелкаем «Добавить IP камеру»
    Щелкаем «Добавить IP камеру»
  9. Ввести имя камеры, ее производителя, модель, IP-адрес камеры и ее логин (идентификатор) и пароль. Нажать «ОК».

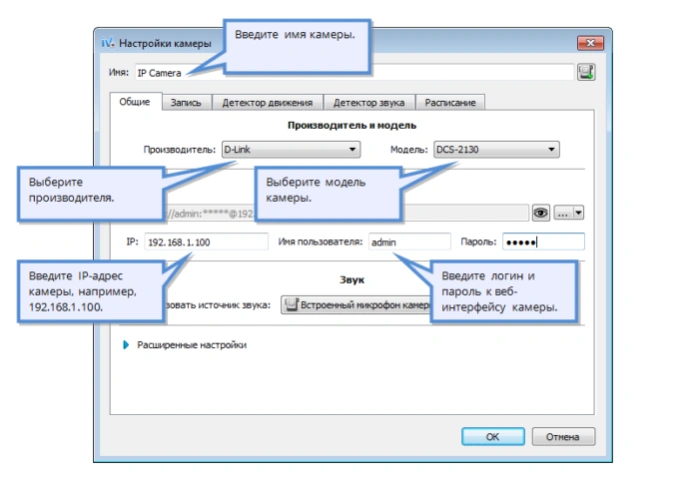

    Заполняем все необходимые поля, нажимаем «ОК»
    Заполняем все необходимые поля, нажимаем «ОК»
  10. Далее зайти в личный кабинет: https://ru.ivideon.com, выбрать только что подключенную видеокамеру и нажать на ней вкладку «Выберите тариф».

    Выбираем только что подключенную видеокамеру, нажимаем на ней на вкладку «Выберите тариф»
    Выбираем только что подключенную видеокамеру, нажимаем на ней на вкладку «Выберите тариф»
  11. Нажать «Подключить».

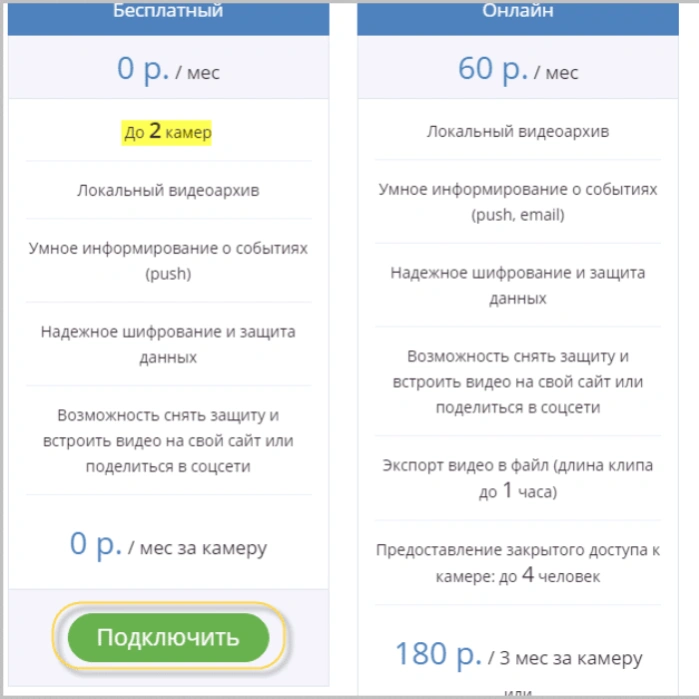

    Нажимаем «Подключить»
    Нажимаем «Подключить»
  12. При этом на Ivideon Server нажать «Запустить».

    Нажимаем «Запустить»
    Нажимаем «Запустить»

Теперь можно просматривать подключенную камеру на сайте Ivideon, через программу Ivideon Client, или через приложения для мобильных устройств.

Как подключить IP-камеру и видеорегистратор непосредственно между собой?

Если необходима запись HD-видео, отнимающая ресурсы ПК (особенно с нескольких видеокамер), может потребоваться видеорегистратор.

Справка! К видеорегистратору подключаются IP-камеры для записи на встроенный жесткий диск видео в качестве HD, 2K HD, Ultra HD (4K). Он обеспечивает безотказную работу видеосистемы в круглосуточном режиме.

У видеорегистратора имеется только один сетевой разъем, поэтому для подключения к нему нескольких IP-камер нужен роутер.

Для подключения к видеорегистратору нескольких IP-камер нужен роутер
Для подключения к видеорегистратору нескольких IP-камер нужен роутер

Для подключения камер необходимо:

  1. Зайти в меню регистратора «Сеть», выбрать «Сетевая карта», указать IP регистратора и шлюз, совпадающие с подсетью видеокамер, и нажать «Да» для применения настроек.

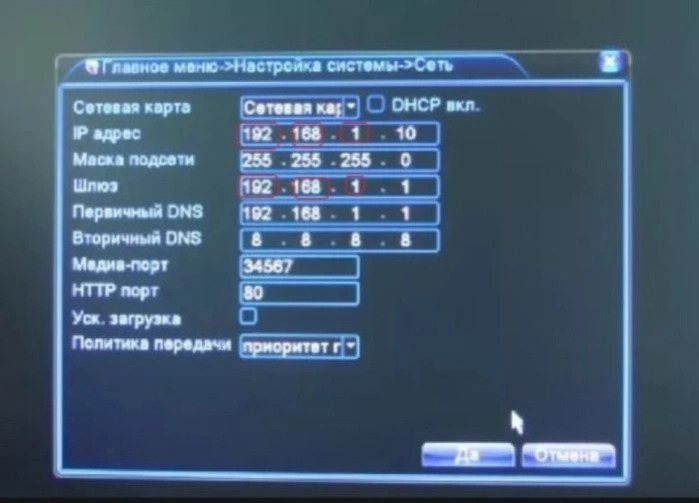

    Заходим в меню регистратора «Сеть», выбираем «Сетевая карта», указываем IP регистратора и шлюз, совпадающие с подсетью видеокамер, нажимаем «Да»
    Заходим в меню регистратора «Сеть», выбираем «Сетевая карта», указываем IP регистратора и шлюз, совпадающие с подсетью видеокамер, нажимаем «Да»
  2. Далее выбрать в меню регистратора «IP Channel Config Wizard» (или подобное) и справа нажать «Add » («Добавить»). Выбрать «Device type» («Тип устройства») – IPC, IP Channel (Канал) – 1, «Device Address» (IP видеокамеры), «Port» (Порт видеокамеры), «Protocol» (Протокол совместимости устройств) – «ONVIF». Нажать «ОК».

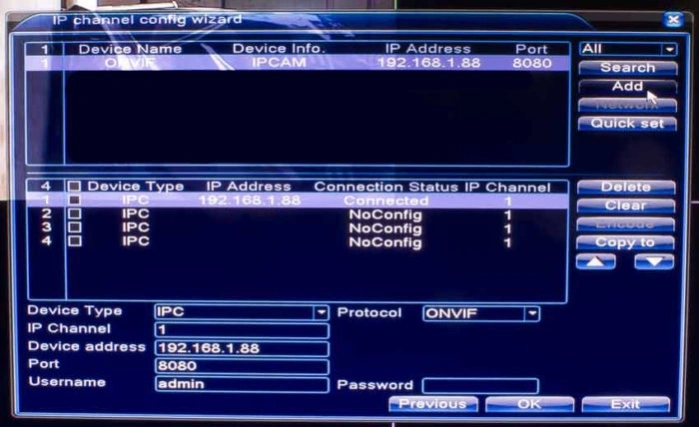

    Настраиваем необходимые параметры в меню регистратора, нажимаем «ОК»
    Настраиваем необходимые параметры в меню регистратора, нажимаем «ОК»
  3. Появится изображение 1-го канала видеорегистратора. Проделать эту же операцию с другими IP-камерами, указывая другой канал и IP-адрес камеры.

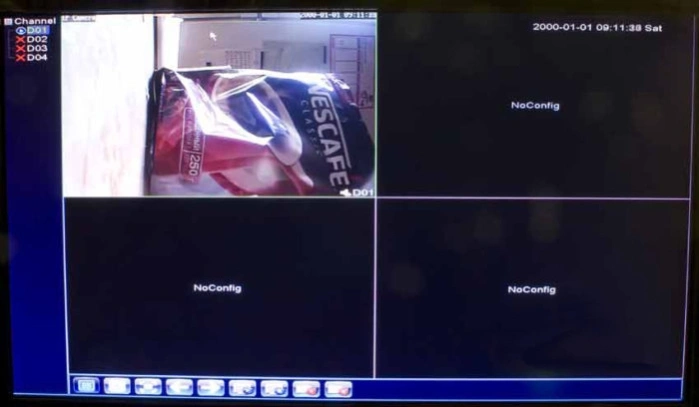

    Изображение 1-го канала видеорегистратора
    Изображение 1-го канала видеорегистратора

Все, с видеорегистратором можно работать.

Видео — Подключение IP камеры к компьютеру, видеонаблюдение + онлайн трансляция

Рекомендуем похожие статьи
Добавить комментарий
Наши видео-советы Подписаться на канал
Adblock detector
