Что означают звуковые сигналы БИОС при включении компьютера?

Замечали ли вы, что при загрузке системы компьютер издает короткий звук? Давайте разберемся, что же это за звук, какие еще бывают звуковые сигналы системы и что они означают?

Что означают звуковые сигналы БИОС при включении компьютера?

Современная компьютерная система состоит из следующих компонентов:

  • материнская плата;

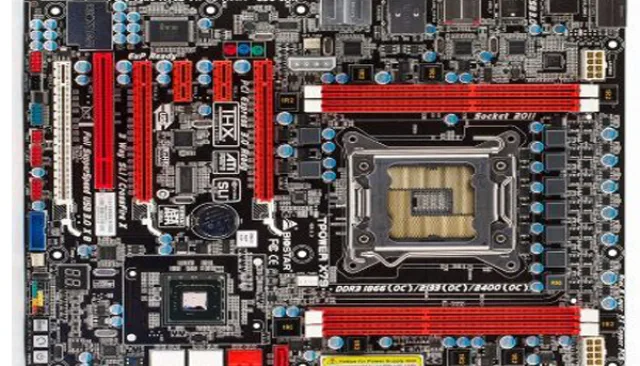

    Материнская плата
    Материнская плата

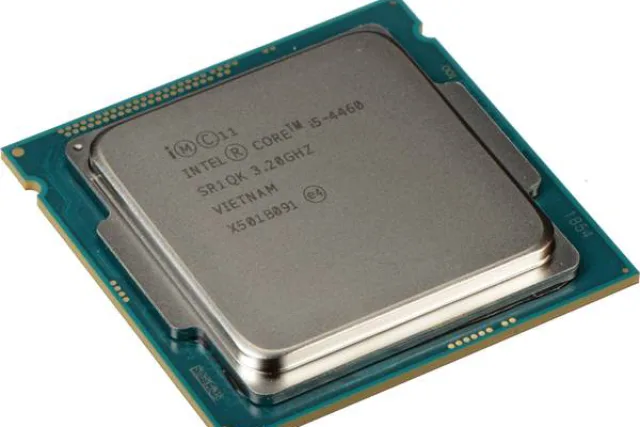

  • центральный процессор;

    Центральный процессор
    Центральный процессор

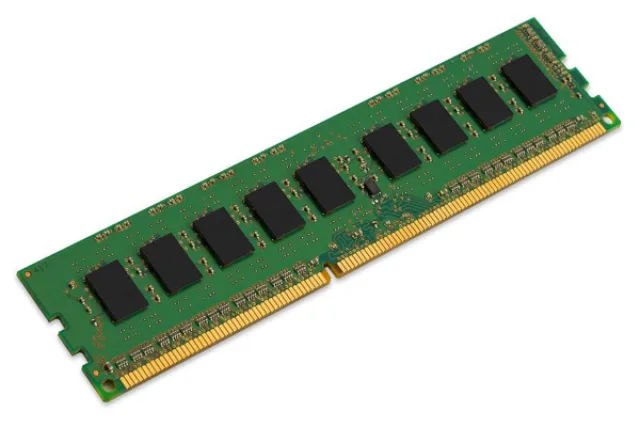

  • оперативная память (ОЗУ);

    Оперативная память
    Оперативная память

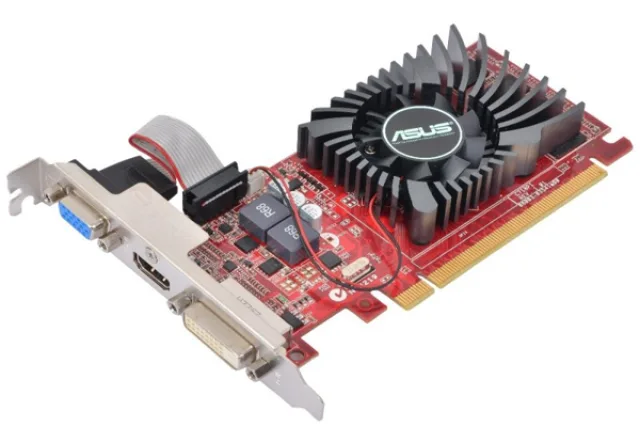

  • видеокарта;

    Видеокарта
    Видеокарта
  • жесткий диск (винчестер);

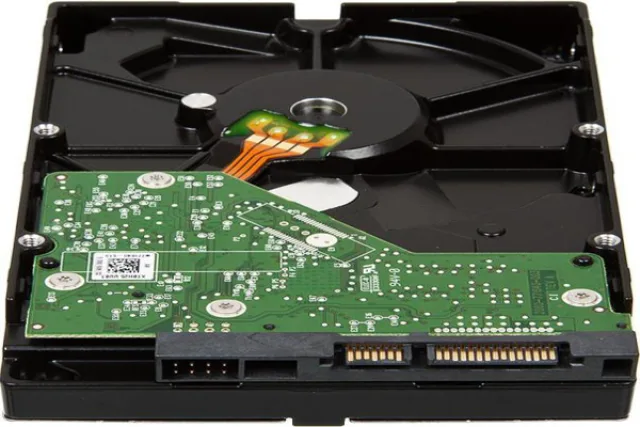

    Жесткий диск
    Жесткий диск
  • блок питания;

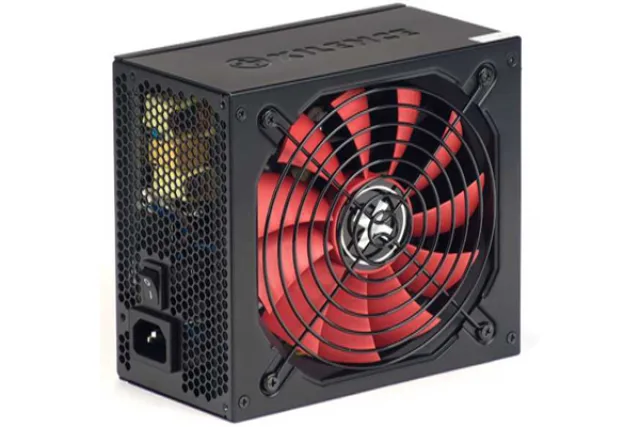

    Блок питания
    Блок питания

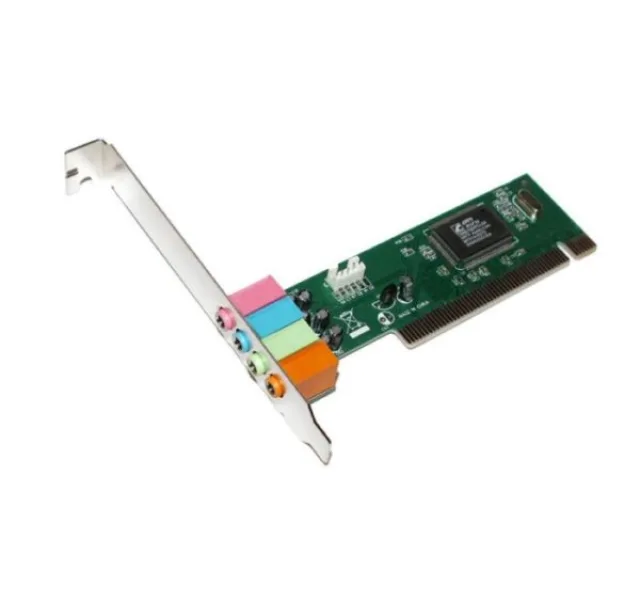

  • звуковая карта;

    Звуковая карта
    Звуковая карта

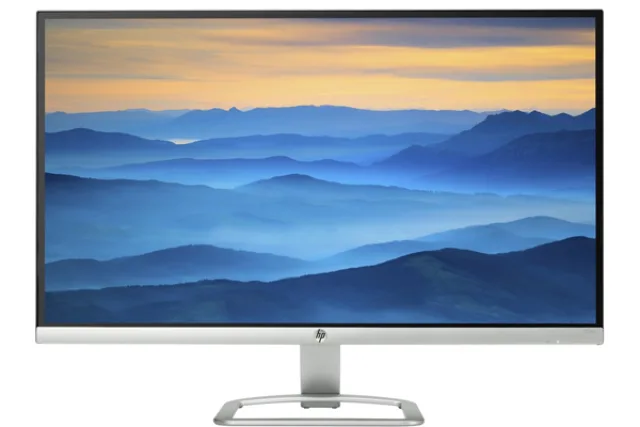

  • монитор/дисплей (на ноутбуках);

    Монитор
    Монитор

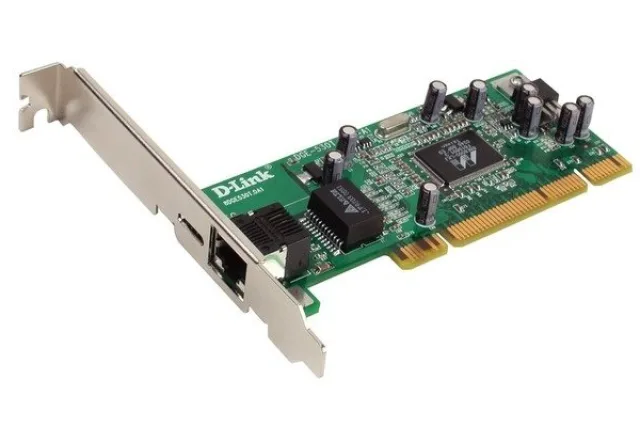

  • сетевая карта;

    Сетевая карта
    Сетевая карта

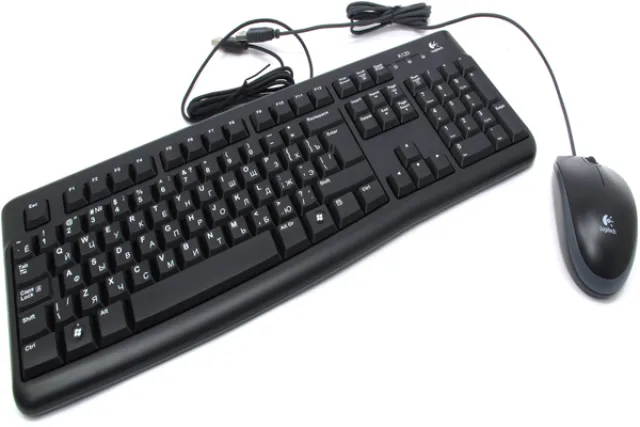

  • периферийные устройства (клавиатура, мышь).

    Клавиатура и мышь
    Клавиатура и мышь

Главная плата ПК – материнская или системная. Именно она объединяет все элементы компьютера – встроенные и периферийные, а также управляет ими.

Читайте подробную информацию в статье — «Как узнать комплектующие своего компьютера».

На плате находится несколько управляющих микросхем, из которых нас интересует чип BIOS. Его отличительная черта – наличие собственной постоянной памяти (Flash-память), которая, подобно жесткому диску, хранит важную информацию. Эта микросхема получает электроэнергию от батарейки, которая расположена на материнской плате.

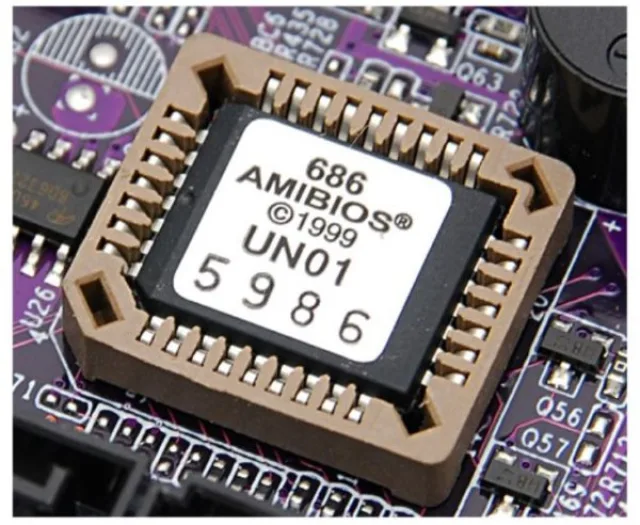

Чип БИОС находится на материнской плате и хранит всю важную информацию о системе
Чип БИОС находится на материнской плате и хранит всю важную информацию о системе

БИОС – базовая система ввода-вывода – программа, основная цель которой – первоначальное тестирование ПК и передача управления в загрузочный сектор винчестера для загрузки установленной операционной системы. Если операционная система не установлена, БИОС будет пытаться найти другое загрузочное устройство – CD или DVD привод, Flash-устройство.

Загрузка операционки произойдет, если не выявлено критических ошибок во время тестирования устройств ПК. В противном случае, на дисплее будет показан код ошибки и через системный динамик прозвучит один или несколько сигналов, согласно коду ошибки.

Это необходимо в том случае, если по каким-либо причинам нет возможности наблюдать информацию на экране. Например, неисправна видеокарта или сам дисплей.

Самотестирование ПК до загрузки операционной системы

При нажатии кнопки включения ПК запускается программа POST, производящая самотестирование.

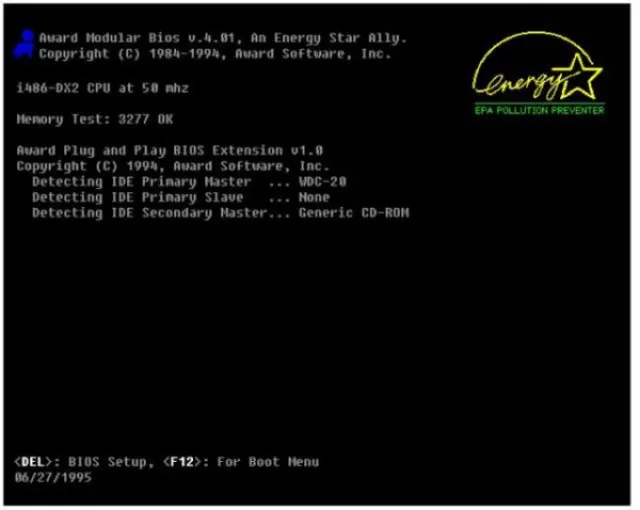

Каждый раз при запуске компьютера выполняется программа самотестирования POST
Каждый раз при запуске компьютера выполняется программа самотестирования POST

Она проводит опрос всех основных компонентов системы и сравнивает текущую конфигурацию с той, которая была записана в память во время предыдущей загрузки. Если были произведены какие-либо изменения в системе, POST сделает исправления в собственной памяти CMOS.

Совет! Подпрограмма BIOS SETUP позволяет изменять некоторые пункты процесса загрузки и аппаратных настроек. Например, можно отключить некоторые встроенные устройства, если они не нужны, настроить работу термоконтроля процессора и т.д.

Если одно или несколько устройств признаны неисправными или не поддерживаются системой, пользователь услышит комбинацию звуковых сигналов и увидит соответствующее сообщение на мониторе.

Звучание этих сигналов зависит от модели материнской платы, а точнее — производителя микросхемы BIOS.

Основные фирмы-производители чипов BIOS

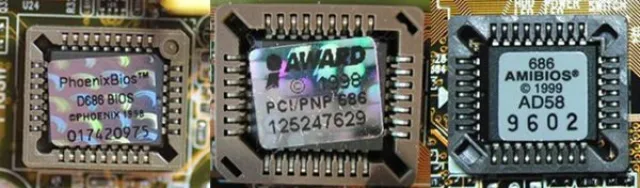

Чипы BIOS основных фирм-производителей
Чипы BIOS основных фирм-производителей

Если с точки зрения основных настроек название фирмы-производителя не имеет особого значения, так как они стандартны для всех, то при выявлении неисправностей по звуковым сигналам требуется знать изготовителя заводской прошивки-программы.

Основные виды BIOS:

  1. Award BIOS – компания Award Software.
  2. AMI BIOS — производитель American Megatrends.
  3. Phoenix BIOS – фирмы Phoenix Technologies.

Реже встречаются чипы производителей компьютерной электроники Intel, IBM, Compaq, Toshiba, Dell.

Звуковое оповещение системы представляет собой комбинацию из длинных и коротких сигналов.

Таблица сигналов Award BIOS

Один из самых распространенных производителей.

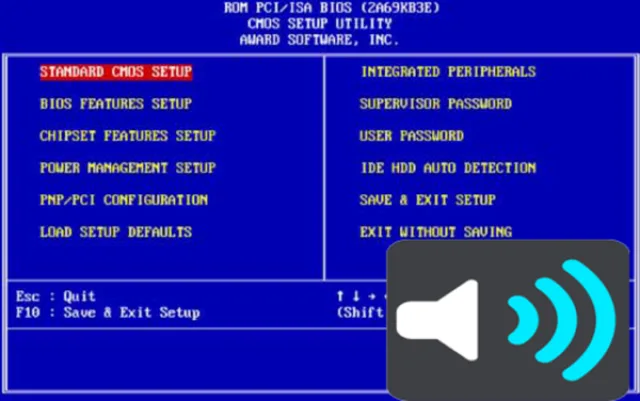

Звуковые сигналы версии Award BIOS
Звуковые сигналы версии Award BIOS
Комбинация сигналовТип ошибки
1 короткий Самотестирование завершено без ошибок
2 короткихНесерьезные ошибки. Требуется выключить ПК и проверить крепления всех разъемов на материнской плате и шлейфов
3 длинныхОшибка клавиатуры
1 короткий 1 длинныйПроблемы с оперативной памятью
1 длинный 2 короткихОшибка видеосистемы
1 длинный 3 короткихНеисправна видеокарта или видеопамять
1 длинный 9 короткихОшибка чтения из микросхемы ПЗУ. Требуется перезагрузить ПК. Перепрошить BIOS
Короткий повторяющийсяНеисправен блок питания или ОЗУ
Длинный повторяющийсяНеисправно ОЗУ
2 тона, чередующихся цикличноНеисправен центральный процессор
НепрерывныйНеисправен блок питания

Таблица сигналов AMI BIOS

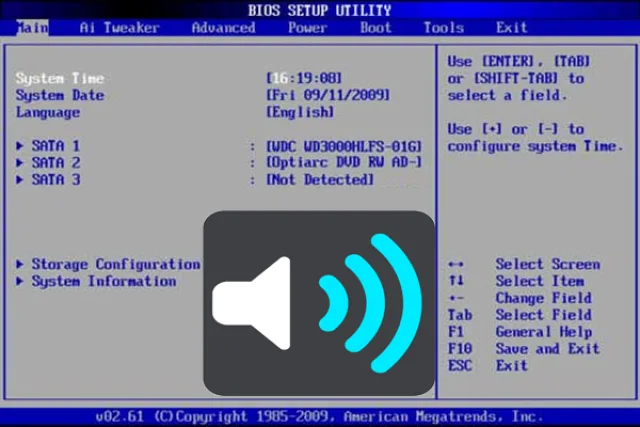

Звуковые сигналы версии AMI BIOS
Звуковые сигналы версии AMI BIOS
Комбинация сигналовТип ошибки
1 короткийНет ошибок
2 короткихОшибка чётности ОЗУ
3 короткихОшибка в первых 64 КБ ОЗУ
4 короткихНеисправность системного таймера
5 короткихПроблемы с процессором
6 короткихОшибка клавиатуры
7 короткихПроблемы с материнской платой
8 короткихОшибка памяти видеокарты
9 короткихКонтрольная сумма BIOS неверна
10 короткихОшибка записи в CMOS
11 короткихОшибка кэша на материнской плате
1 длинный, 1 короткийПроблемы с блоком питания
1 длинный, 2 короткихОшибка видеокарты (Mono-CGA). Неисправность разъемов оперативной памяти. Замените материнскую плату
1 длинный, 3 короткихОшибка видеокарты (EGA-VGA), на серверных материнских платах - установлен неправильный тип памяти
1 длинный, 4 короткихНет видеокарты
1 длинный, 8 короткихПроблемы с видеосистемой
3 длинныхОперативная память — тест чтения/записи завершен с ошибкой. Переустановите память или замените исправным модулем
5 коротких, 1 длинныйОперативная память не установлена или установлена не так, как рекомендует производитель
Непрерывный звуковой сигналНеисправность памяти, блока питания либо перегрев компьютера

Таблица сигналов Phoenix BIOS

Данный производитель использует beep-коды формата: сигнал-пауза-сигнал.

На заметку! Например, 1-1-2: сигнал-пауза-сигнал-пауза-два сигнала.

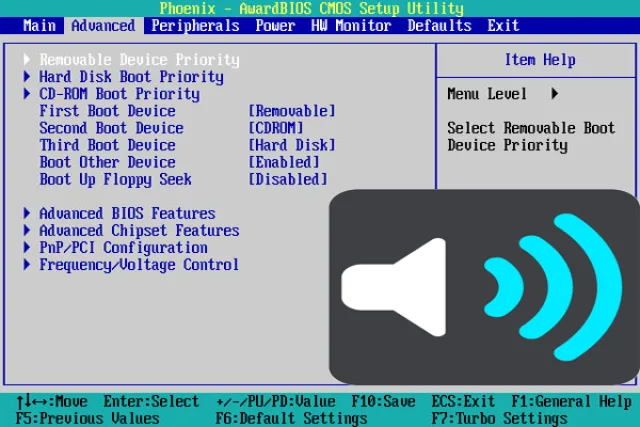

Звуковые сигналы версии Phoenix-AwardBIOS
Звуковые сигналы версии Phoenix-AwardBIOS
Комбинация сигналовТип ошибки
1-1-2Неисправность ЦП
1-1-3Ошибка записи/чтения данных в/из CMOS-памяти
1-1-4Ошибка BIOS
1-2-1Ошибка инициализации материнской платы
1-2-2 или 1-2-3Ошибка контроллера DMA
1-3-1Ошибка инициализации схемы регенерации оперативной памяти
1-3-3 или 1-3-4Ошибка инициализации первых 64 Кбайт оперативной памяти
1-4-1Ошибка инициализации материнской платы
1-4-2Ошибка инициализации оперативной памяти
1-4-3Ошибка инициализации системного таймера
1-4-4Ошибка записи/чтения в/из одного из портов ввода-вывода
2-1-1Обнаружена ошибка при чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-1-2Обнаружена ошибка при чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-1-3Обнаружена ошибка при чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-1-4Обнаружена ошибка при чтении/записи 3-го бита (в шестнадцатеричном представлении). .первых 64 кбайт ОЗУ
2-2-1Обнаружена ошибка при чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-2Обнаружена ошибка при чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-3Обнаружена ошибка при чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-2-4Обнаружена ошибка при чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-1Обнаружена ошибка при чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-2Обнаружена ошибка при чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-3Обнаружена ошибка при чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-3-4Обнаружена ошибка при чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-1Обнаружена ошибка при чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-2Обнаружена ошибка при чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-3Обнаружена ошибка при чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
2-4-4Обнаружена ошибка при чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 кбайт ОЗУ
3-1-1Ошибка второго канала DMA
3-1-2 или 3-1-4Ошибка первого канала DMA
3-2-4Ошибка клавиатуры
3-3-4Ошибка видеопамяти
3-4-1Проблемы с монитором. Нужно проверить разъем подключения монитора и состояние кабеля передачи данных
3-4-2Не удается определить BIOS видеокарты
4-2-1Ошибка системного таймера
4-2-2Тестирование завершено
4-2-3Ошибка клавиатуры
4-2-4Критическая ошибка при переходе центрального процессора в защищенный режим
4-3-1Ошибка инициализации оперативной памяти
4-3-2Ошибка инициализации первого таймера
4-3-3Ошибка инициализации второго таймера
4-4-1Ошибка инициализации одного из последовательных портов
4-4-2Ошибка инициализации параллельного порта
4-4-3Ошибка элемента ЦП
Длинные, непрекращающиеся сигналыНеисправна материнская плата
Звук сирены с высокой на низкую частотуНеисправна видеокарта
Непрерывный сигналНе подключен или неисправен вентилятор ЦП

Дополнение! DMA – механизм прямого доступа к ОЗУ со стороны периферийных устройств системы. Требуется для ускорения работы ЦП и системы в целом. Ошибки каналов DMA могут появляться, если есть соответствующие трудности с периферийными устройствами.

Советы

Советы для пользователей
Советы для пользователей

Если после тестирования BIOS ПК не загружается, не работает видеосистема и есть подозрение о неисправности конкретного устройства, не стоит торопиться покупать новую запчасть. Важно удостовериться в том, что проблема именно в данной детали. Например, видеокарту или модули оперативной памяти можно извлечь и проверить на другом ПК. Могут быть неисправны или загрязнены (окислены) разъемы на материнской плате или какие-либо чипы.

Читайте самую подробную информацию в новой статье — «Как узнать какое железо стоит на компьютере».

Некоторые комплектующие не будут корректно работать на неподдерживаемых материнских платах, в таком случае их следует заменить.

Видео — Компьютер пищит при включении. Что это?
